次卧衣柜 · 格局尺寸图（含顶部被褥柜）

柜体 1770 宽 × 2750 高 × 550 深　·　分 4 列（门宽 425 / 425 / 425 / 495）　·　顶柜 4 扇 + 主柜门 7 扇　·　第 4 列下部嵌入书桌（台面 1350 = 柜内 550 + 柜外 800）　·　明装圆点拉手（不做免拉手槽）　·　投影面积 4.87 ㎡　·　柜体 ENF 多层实木板

配置要求：柜体 ENF 多层实木、门板欧松板、PUR 封边、9 厘背板、18 厚层板 / 侧板 / 门板

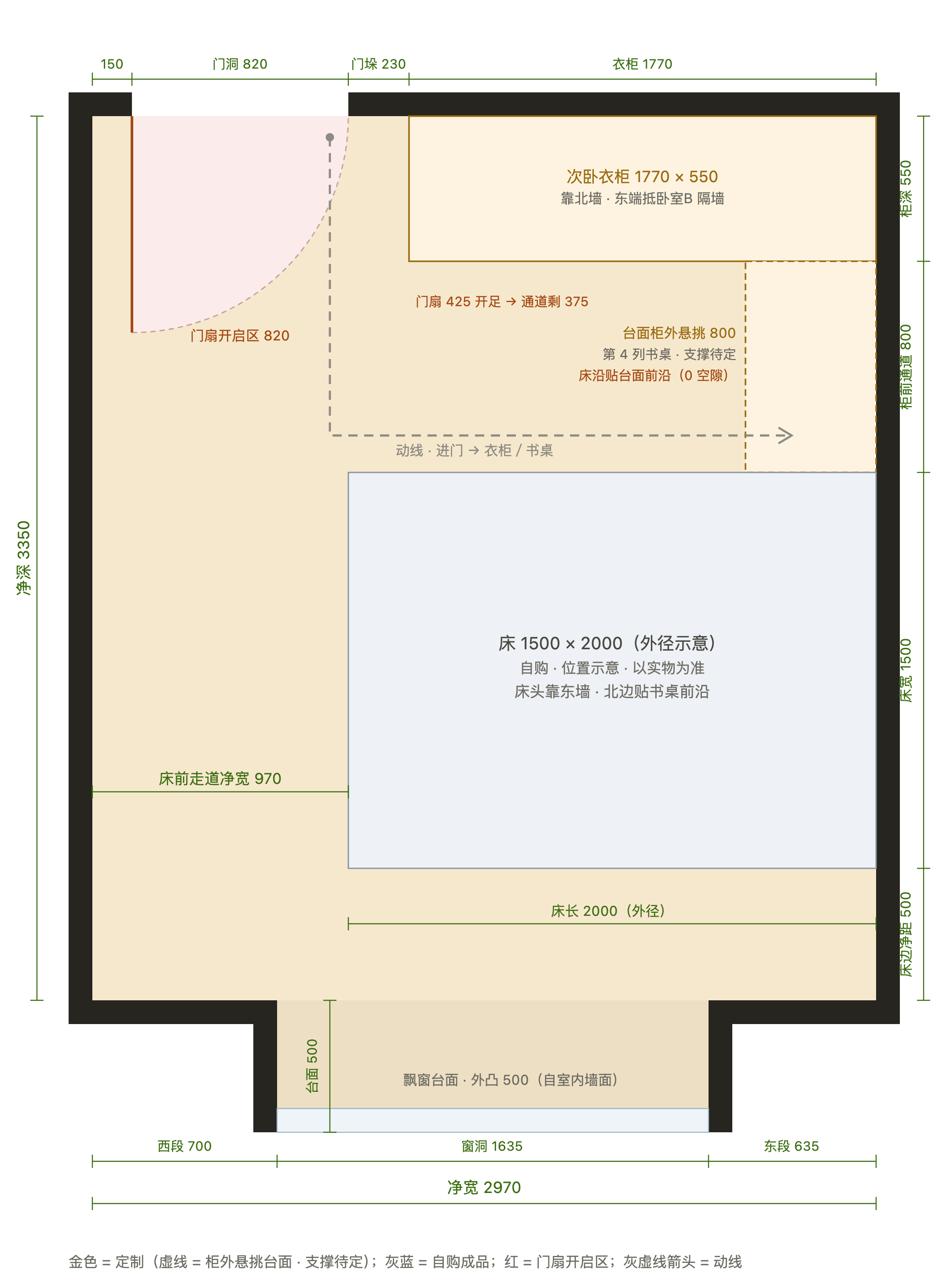

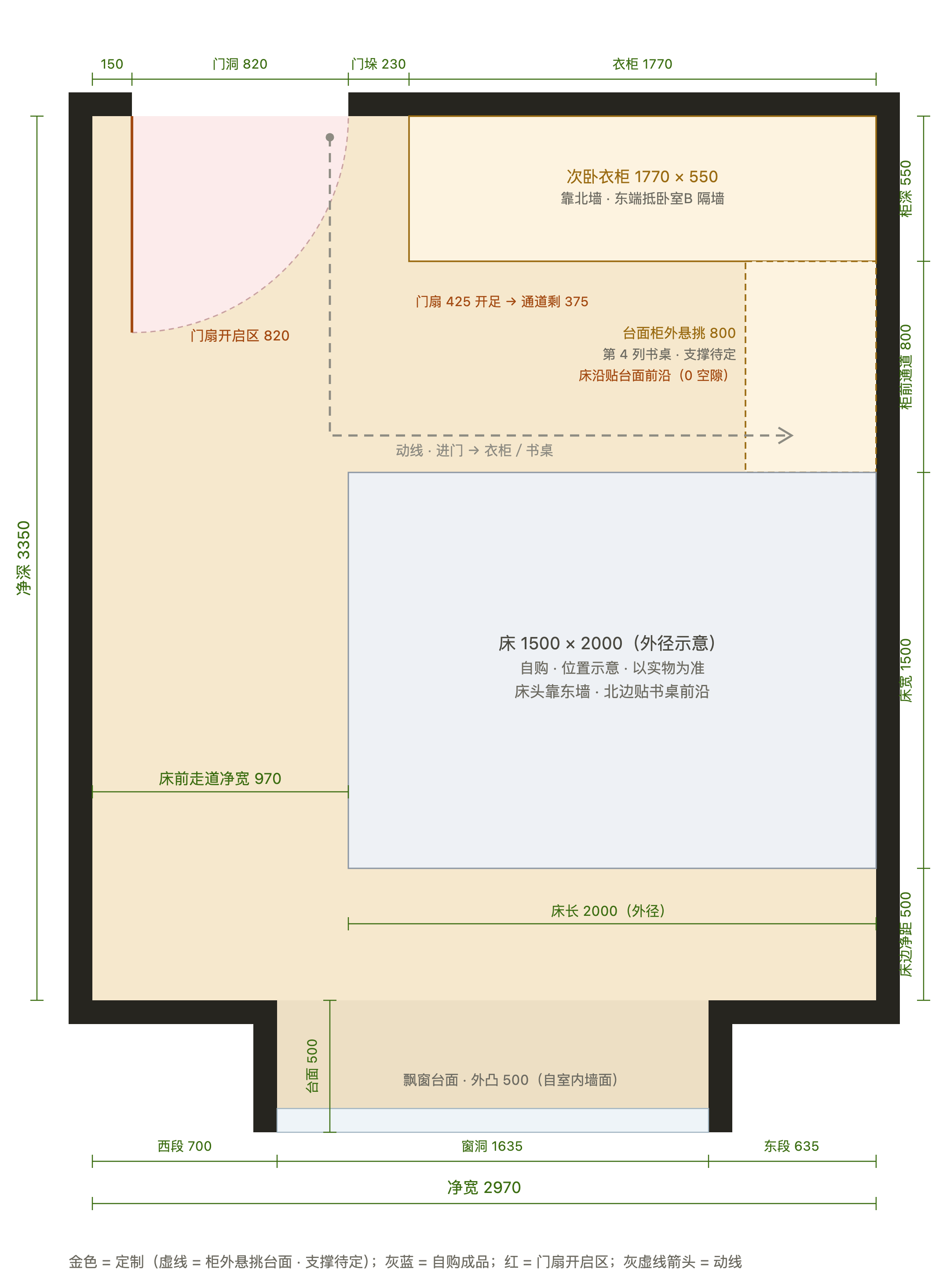

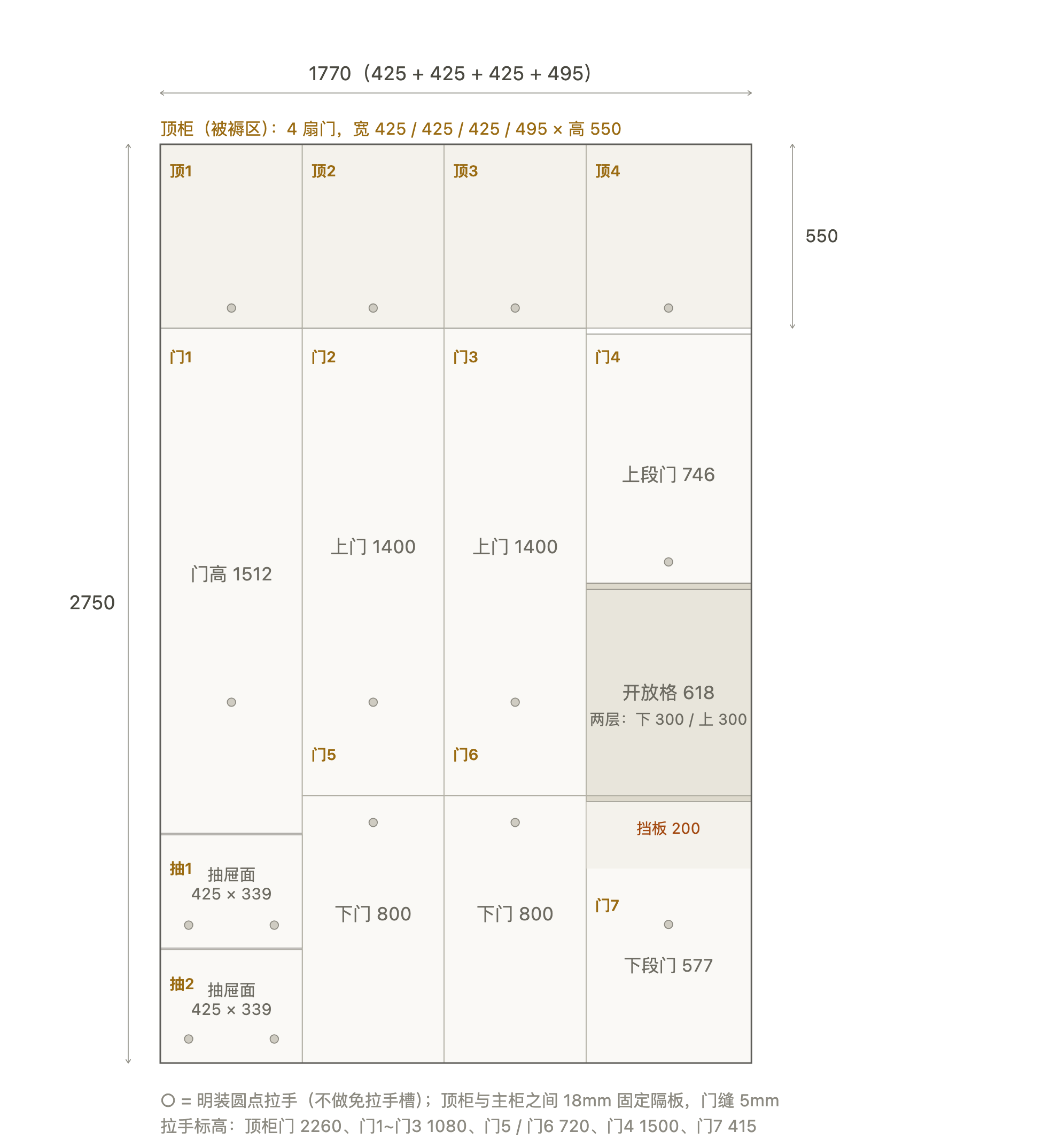

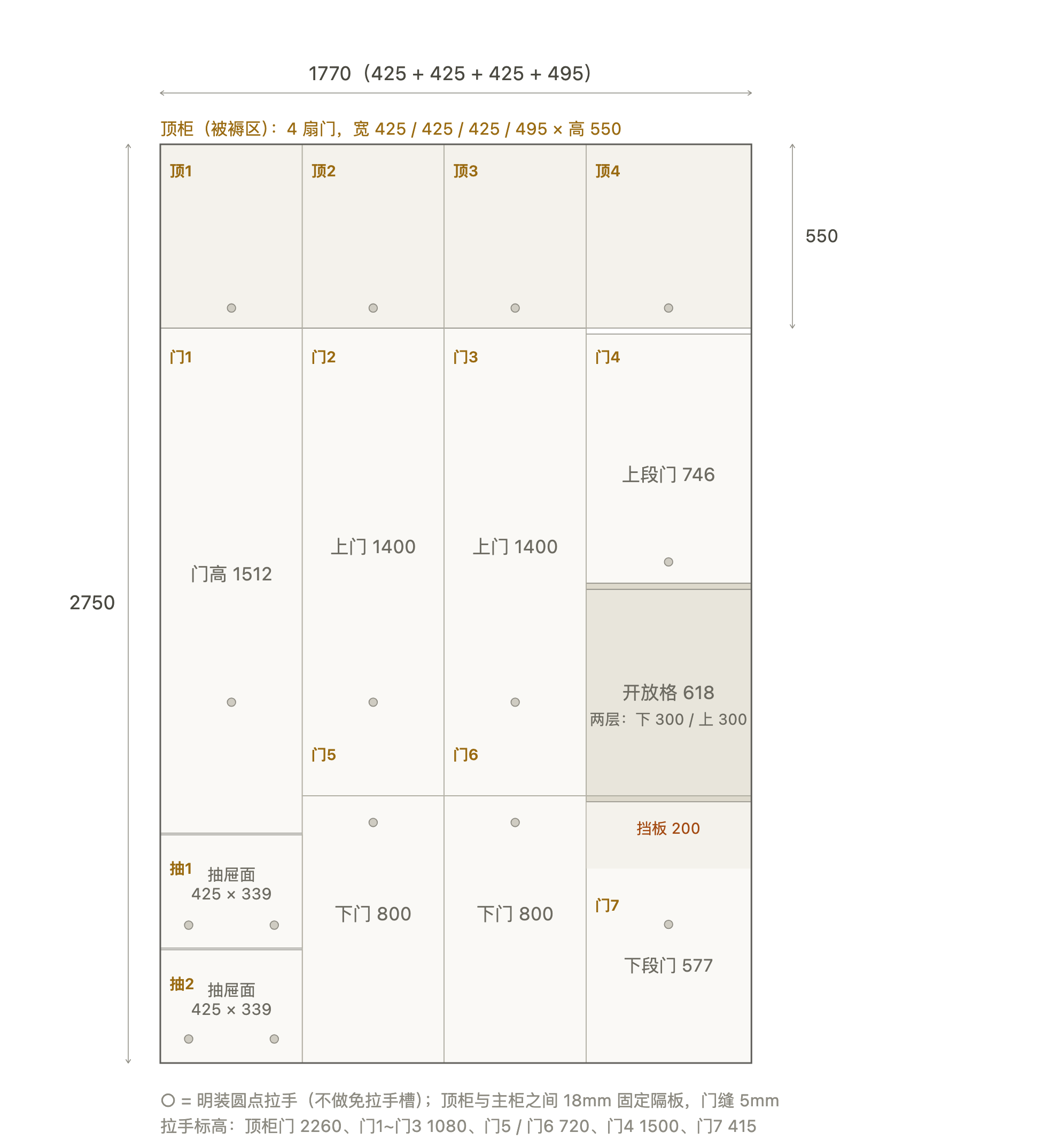

一、外立面：门板分格

⤢ 放大
✕ 关闭 次卧衣柜外立面门板分格图（1770 宽 × 2750 高，第 4 列下部嵌入书桌） 宽 1770 高 2750 的衣柜。顶部一排 4 扇被褥柜门，宽 425、425、425、495，各高 550，标高 2200 至 2750，编号顶1至顶4。主柜分 4 列：第 1 列净宽 398，上部为高门 1512（标高 688 至 2200），下部为两个高 339 的抽屉面；第 2、3 列净宽各 407，上段门高 1400（标高 800 至 2200）、下段门高 800（标高 0 至 800），门缝 800 与两处挂衣格底、书桌台面三者同一标高；第 4 列净宽 468、门宽 495，自下而上依次是下段门（门7，高 577，标高 0 至 577）、挡板（标高 582 至 782，高 200，不可开启、不配拉手与铰链）、书桌台面边沿（782 至 800）、放书开放格（高 618，800 至 1418，内分两层）、书架顶板边沿（1418 至 1436）、第 4 列上段门（高 746，标高 1436 至 2182，门后为两块叠放区）。抽屉垛位于柜体左侧第 1 列下部。全柜不做免拉手槽，所有门板与抽屉面均配明装圆点拉手。 1770（425 + 425 + 425 + 495） 顶柜（被褥区）：4 扇门，宽 425 / 425 / 425 / 495 × 高 550 2750 550 门高 1512 上门 1400 上门 1400 下门 800 下门 800 上段门 746 开放格 618 两层：下 300 / 上 300 挡板 200 下段门 577 抽屉面 425 × 339 抽屉面 425 × 339 顶1 顶2 顶3 顶4 门1 门2 门3 门4 门5 门6 门7 抽1抽2 ○ = 明装圆点拉手（不做免拉手槽）；顶柜与主柜之间 18mm 固定隔板，门缝 5mm 拉手标高：顶柜门 2260、门1~门3 1080、门5 / 门6 720、门4 1500、门7 415

图 1 · 外立面门板分格（单位 mm）

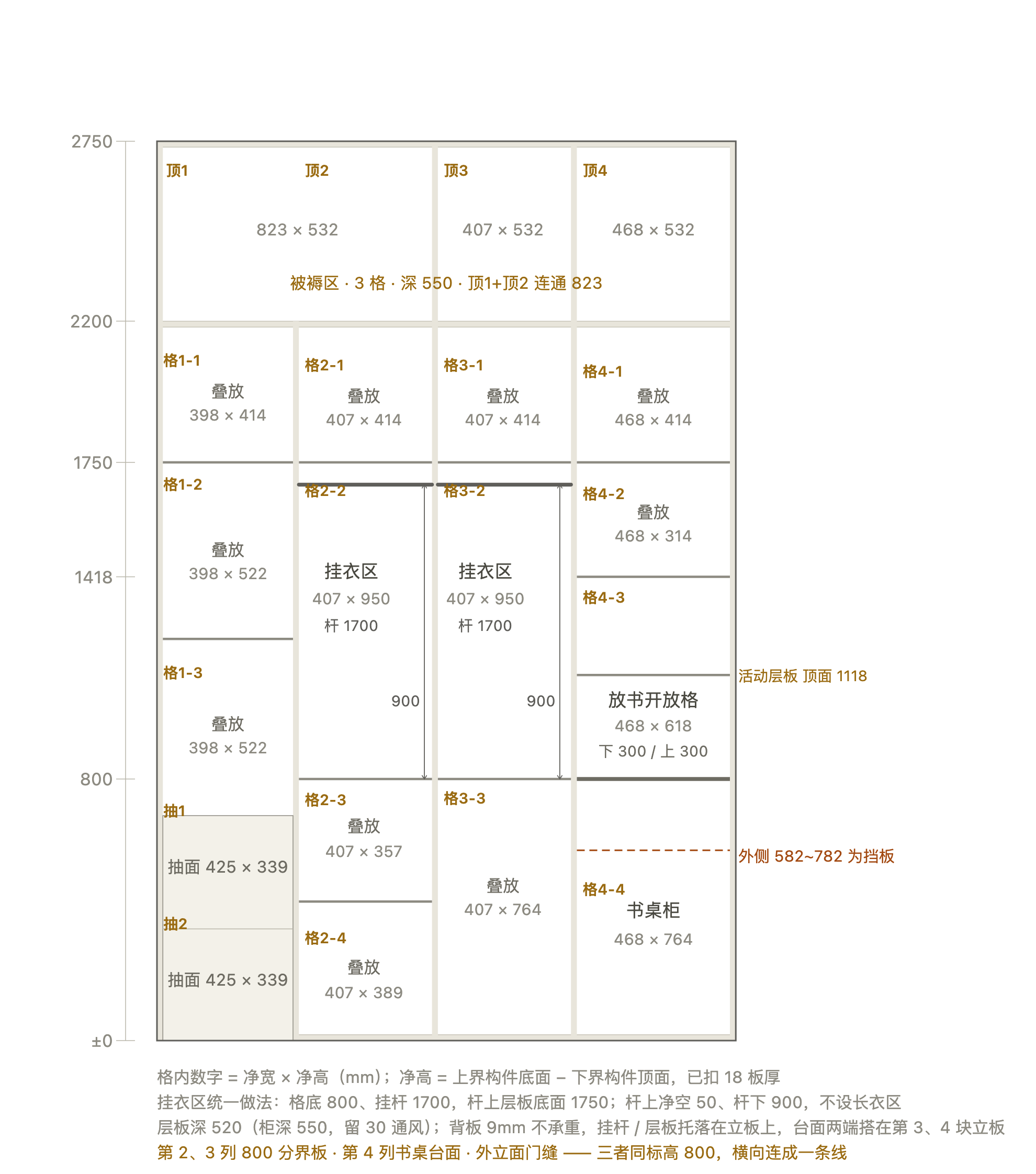

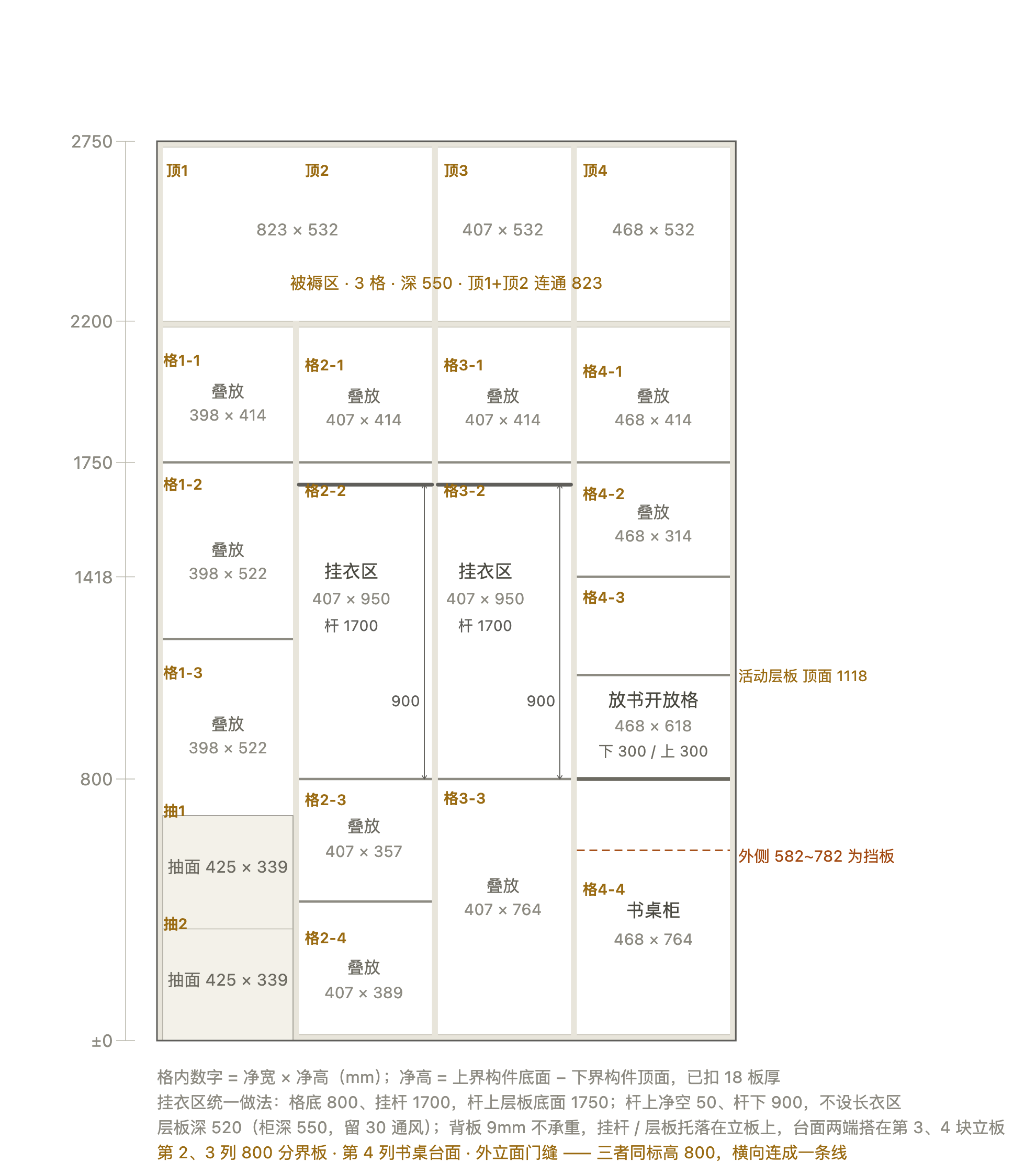

二、内部格局与书桌详图

⤢ 放大
✕ 关闭 次卧衣柜内部格局图（含顶部被褥柜与第 4 列嵌入式书桌） 宽 1770 高 2750 的衣柜。顶部一排 4 扇被褥柜门，宽 425、425、425、495，各高 550，标高 2200 至 2750，编号顶1至顶4。主柜由 5 块 18 毫米立板分成 4 列，净宽依次为 398、407、407、468。上部叠放区四列同高：自标高 1768（挂衣区那块层板的顶面）至固定隔板底面 2182，净高 414，编号格1-1、格2-1、格3-1、格4-1。第 1 列下部为 688 高的抽屉垛，编号抽1、抽2；688 至 1768 分 3 层叠放，层板顶面 1048、1426，编号格1-2至格1-4（净高 324、360、342）。第 2 列在标高 800 处分隔（分界板顶面 800、底面 782）：800 至 1750 为挂衣区，挂杆标高 1700，杆上一层板底面 1750（顶面 1768），编号格2-2，格高 950、杆下净空 900、杆上净空 50；下部 18 至 782 分两层叠放，层板顶面 425，编号格2-3、格2-4（净高 357 / 389）。第 3 列同样在 800 处分隔：800 至 1750 为挂衣区，挂杆 1700，编号格3-2；下部 18 至 782 为一整格叠放（原格3-3、格3-4 已合并、取消中间层板，净高 764），编号格3-3。第 2、3 列的 800 分界板与第 4 列书桌台面、外立面门缝三者同一标高 800，横向连成一条线。第 4 列自下而上：书桌柜内空 18 至 782（净高 764，编号格4-4；其外侧立面下段 0 至 577 为可开柜门、上段 582 至 782 为挡板，图上以橙色虚线标出挡板下沿）；书桌台面 782 至 800，顶面标高 800，宽 495 与门同宽对齐；放书开放格 800 至 1418（净高 618，编号格4-3，中间一块活动层板底面 1100、顶面 1118，分下 300 / 上 300 两层）；书架顶板 1418 至 1436；其上 1436 至 1750 为叠放区（净高 314，编号格4-2）。挂衣杆共 2 根，标高均为 1700：格2-2、格3-2 两格完全同高，均为 800 至 1750（格高 950），杆下净空一律 900、杆上净空一律 50。全柜不设长衣区。外立面门缝在标高 800，与两处挂衣格底、书桌台面同高：第 2、3 列上段门高 1400、下段门高 800。图上每格标注「净宽 × 净高」，净高已扣 18 毫米板厚；逐格净高自上而下：第 1 列 414、324、360、342，第 2 列 414、950、357、389，第 3 列 414、950、764，第 4 列 414、314、618（下 300 / 上 300）、764，被褥区各格 532。 外侧 582~782 为挡板 2750 2200 1750 1418 800 ±0 398 × 532 407 × 532 407 × 532 468 × 532 被褥区 · 4 格 · 深 550（顶板底面 2732） 叠放 398 × 414 叠放 398 × 324 叠放 398 × 360 叠放 398 × 342 叠放 407 × 414 挂衣区 407 × 950 杆 1700 900 叠放 407 × 357 叠放 407 × 389 叠放 407 × 414 挂衣区 407 × 950 杆 1700 900 叠放 407 × 764 叠放 468 × 414 叠放 468 × 314 放书开放格 468 × 618 下 300 / 上 300 活动层板 顶面 1118 书桌柜 468 × 764 抽面 425 × 339 抽面 425 × 339 顶1 顶2 顶3 顶4 格1-1 格1-2 格1-3 格1-4 格2-1 格2-2 格2-3 格2-4 格3-1 格3-2 格3-3 格4-1 格4-2 格4-3 格4-4 抽1抽2 格内数字 = 净宽 × 净高（mm）；净高 = 上界构件底面 − 下界构件顶面，已扣 18 板厚 挂衣区统一做法：格底 800、挂杆 1700，杆上层板底面 1750；杆上净空 50、杆下 900，不设长衣区 层板深 520（柜深 550，留 30 通风）；背板 9mm 不承重，挂杆 / 层板托落在立板上，书桌台面两端搭在第 3、4 块立板 第 2、3 列 800 分界板 · 第 4 列书桌台面 · 外立面门缝 —— 三者同标高 800，横向连成一条线

图 2 · 内部格局与标高（单位 mm）

⤢ 放大

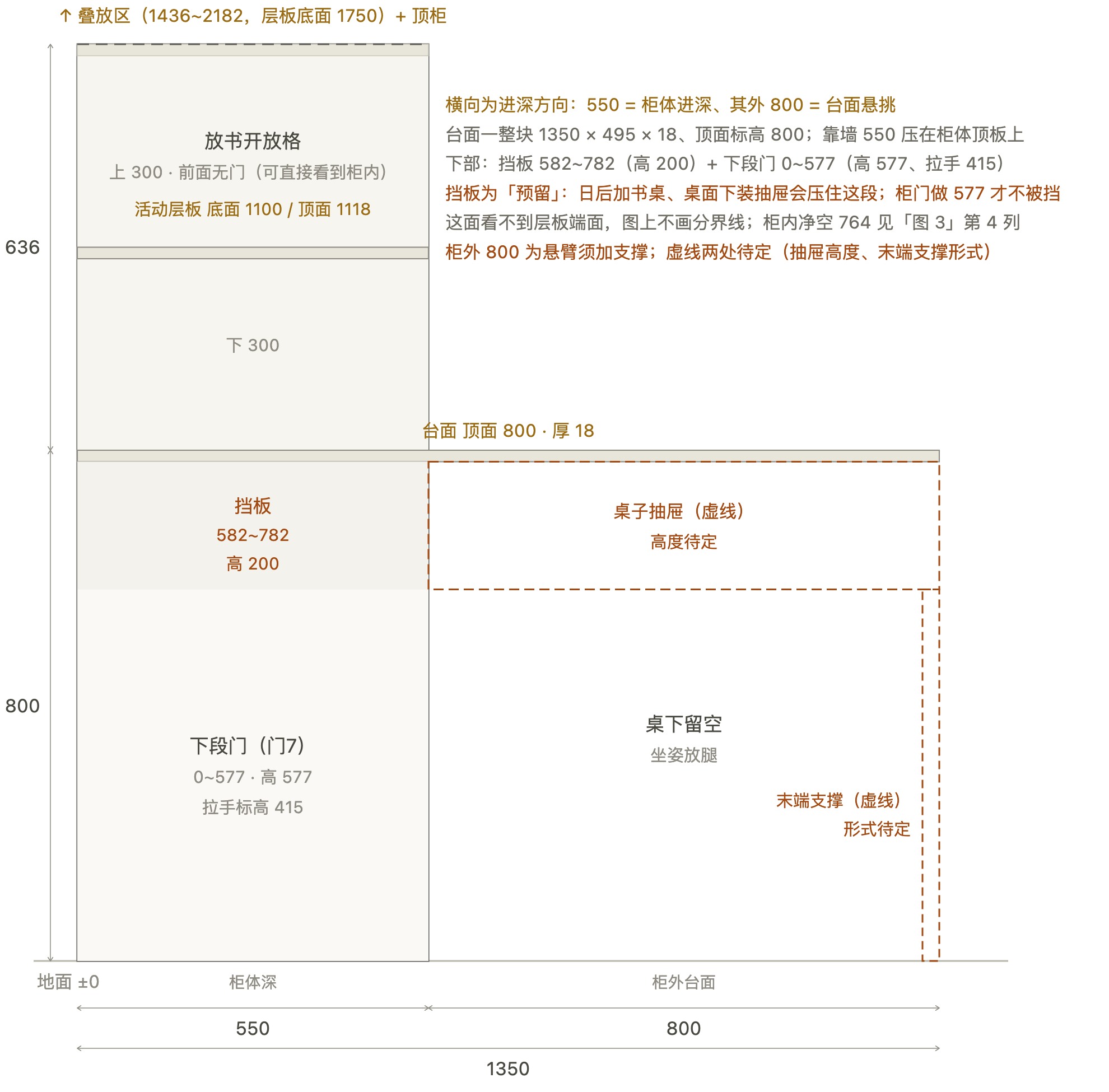

✕ 关闭 格4-4 书桌柜（自外看，横向为进深）· 台面 1350 格4-4 书桌柜的视图（自外看，横向为进深方向）。横向：柜体深 550（靠墙到柜子前口），台面向柜外再延伸 800，台面总长 1350。自下而上为：下段门（门7，标高 0 至 577、高 577、拉手标高 415）；挡板（标高 582 至 782、高 200、与柜门之间为 5mm 门缝、不配拉手与铰链；挡板与下段门共用一整块前面板，该视角看不到层板端面，两者之间不画分界线）；台面（厚 18、顶面标高 800、通长 1350，靠墙 550 深压在柜体正上方即柜体顶板，柜外 800 为悬挑段）；放书开放格（标高 800 至 1418、净高 618、前面无门，可直接看到柜内，内有一块活动层板、底面 1100、顶面 1118，分成下 300、上 300 两层）；书架顶板（1418 至 1436）；其上为叠放区与顶部被褥柜，图上以折断线省略。柜外 800 段的桌面下方为桌子抽屉（图示范围，具体高度待定，虚线表示），再往下留空供坐姿使用腿，末端需要一个支撑（虚线，形式待定）。柜外段为悬臂，必须另加支撑，且已超出衣柜投影轮廓（1770 × 2750）。本图不表示柜内净空与层板标高，那些尺寸见图 2 内部格局第 4 列。 地面 ±0 800 636 550 800 1350 柜体深 柜外台面 ↑ 叠放区（1436~2182，层板底面 1750）+ 顶柜 放书开放格 上 300 · 前面无门（可直接看到柜内） 活动层板 底面 1100 / 顶面 1118 下 300 台面 顶面 800 · 厚 18 挡板 582~782 高 200 下段门（门7） 0~577 · 高 577 拉手标高 415 桌子抽屉（虚线） 高度待定 桌下留空 坐姿放腿 末端支撑（虚线） 形式待定 横向为进深方向：550 = 柜体进深、其外 800 = 台面悬挑 台面一整块 1350 × 495 × 18、顶面标高 800；靠墙 550 压在柜体顶板上 下部：挡板 582~782（高 200）+ 下段门 0~577（高 577、拉手 415） 挡板为「预留」：日后加书桌、桌面下装抽屉会压住这段；柜门做 577 才不被挡 这面看不到层板端面，图上不画分界线；柜内净空 764 见「图 2」第 4 列 柜外 800 为悬臂须加支撑；虚线两处待定（抽屉高度、末端支撑形式）

图 3 · 格4-4 书桌柜（自外看）

本页图序：图1-外立面门板分格 → 图2-内部格局 → 图3-格4-4书桌柜正立面；可点每张图右上角的「放大」细看。
