次卧 · 方案 C 床头转靠北墙 ＋ 西墙通顶衣柜 ＋ 东墙书桌

房间 净宽 2970（东西）× 净深 3350（南北）（现场复尺口径）　·　门开在北墙西段（洞 820、铰链西端、向房间内开）　·　南墙飘窗窗洞 1635、台面深 500、顶 450　·　衣柜 2000（南北）× 550（深）× 2750 通顶，南端抵南墙、北端距北墙 1350

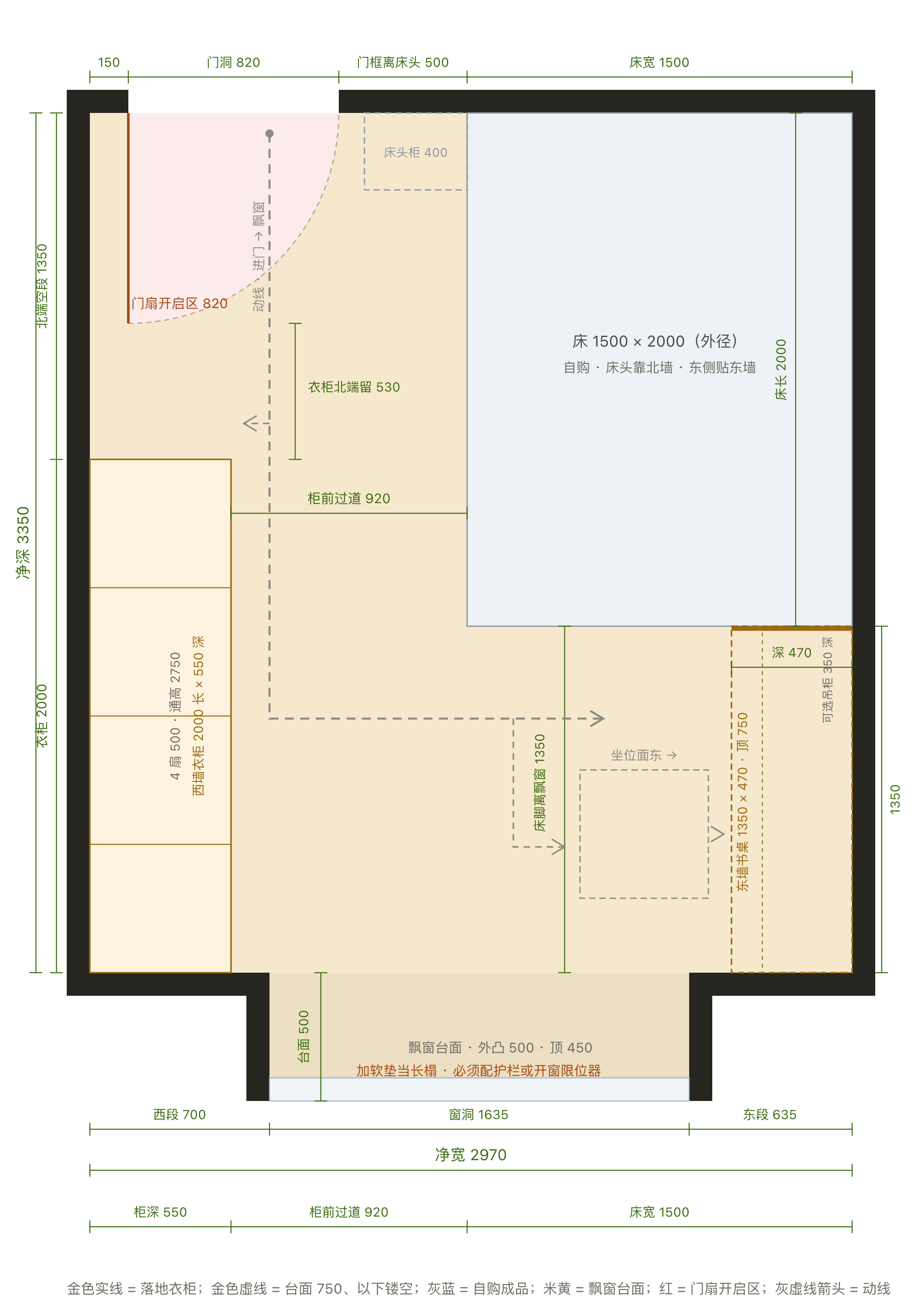

一、平面布置（俯视：从上往下看）

⤢ 放大SVGPNG 2160×3072PNG 透明底
✕ 关闭← 导航 次卧 C 方案平面布置：床头靠北墙、西墙通顶衣柜 2000×550（柜前过道 920、北端留 530 躲门扇）、东墙书桌 1350×470、飘窗留空当长榻 次卧 ＝ 户型图卧C：房间 2970（东西）× 3350（南北），使用人是 11 岁女儿。门开在北墙西段（洞 820、铰链西端、向房间内开），门扇开足停在距西墙 150 一条线上、扫掠半径 820。成品床 1500 × 2000（外径示意 · 自购）转 90°：床头靠北墙（门洞以东那段实墙），床身沿南北向 2000、床宽沿东西向 1500，东侧贴东墙，占房间东北半；门框（970）离床头（1470）500，这 500 里放一只 400 宽床头柜当缓冲。定制衣柜在西墙南段：长 2000（南北）× 深 550 × 高 2750 通顶，北端止于距北墙 1350（门扇开足后尖端停在距北墙 820 那条线上，再往南留 530 余量），南端抵南墙，四等分 4 扇 500 宽平开门（列1 在南端）。衣柜东侧面与床西侧之间是柜前过道净宽 920 ＝ 2970 − 床宽 1500 − 柜深 550，四扇门全部能开满（开足后端头离床还剩 420）并且站得下人。书桌在东墙南段：台面 1350 长 × 470 深、顶 750、台面以下镂空，北端一块落地立板、南端抵南墙实墙段（飘窗台面右端只到 2335，离东墙内皮 635 ⇒ 这一版仍按 470 画，标准 550 也放得下，下单前按现场定），人朝东坐、光从左侧来；台面上方 1400~1750 可选一排 350 深吊柜。床脚（距北墙 2000）与南墙之间空 1350，南墙飘窗窗洞 1635、台面外凸 500、顶 450 整条不被床挡，加软垫当长榻 —— 飘窗要配护栏或开窗限位器（儿童安全项，不在定制柜范围）。房间尺寸以现场复尺为准。 床 1500 × 2000（外径） 自购 · 床头靠北墙 · 东侧贴东墙 西墙衣柜 2000 长 × 550 深 4 扇 500 · 通高 2750 东墙书桌 1350 × 470 · 顶 750 可选吊柜 350 深 坐位面东 → 床头柜 400 柜前过道 920 床脚离飘窗 1350 门扇开启区 820 飘窗台面 · 外凸 500 · 顶 450 加软垫当长榻 · 必须配护栏或开窗限位器 150 门洞 820 门框离床头 500 床宽 1500 衣柜北端留 530 1350 净宽 2970 北端空段 1350 衣柜 2000 床长 2000 深 470 西段 700 窗洞 1635 东段 635 台面 500 柜深 550 柜前过道 920 床宽 1500 净深 3350 动线 · 进门 → 飘窗 金色实线 = 落地衣柜；金色虚线 = 台面 750、以下镂空；灰蓝 = 自购成品；米黄 = 飘窗台面；红 = 门扇开启区；灰虚线箭头 = 动线

图 1 · C 方案平面布置（俯视，单位 mm）

全屋墙面高度 2750（地面 → 顶棚 · 各房间同一口径）

图注补充（点开看）

床转 90° 头顶北墙（门框离床头 500，中间放 400 床头柜缓冲）

衣柜 2000×550 占西墙南段（4 扇 500、列1 在南端、北端距北墙 1350 与门扇留 530）；柜前过道 920，四扇门都开得满；东墙书桌台面 1350×470、顶 750；飘窗整条空出来，加软垫当长榻（须配护栏）

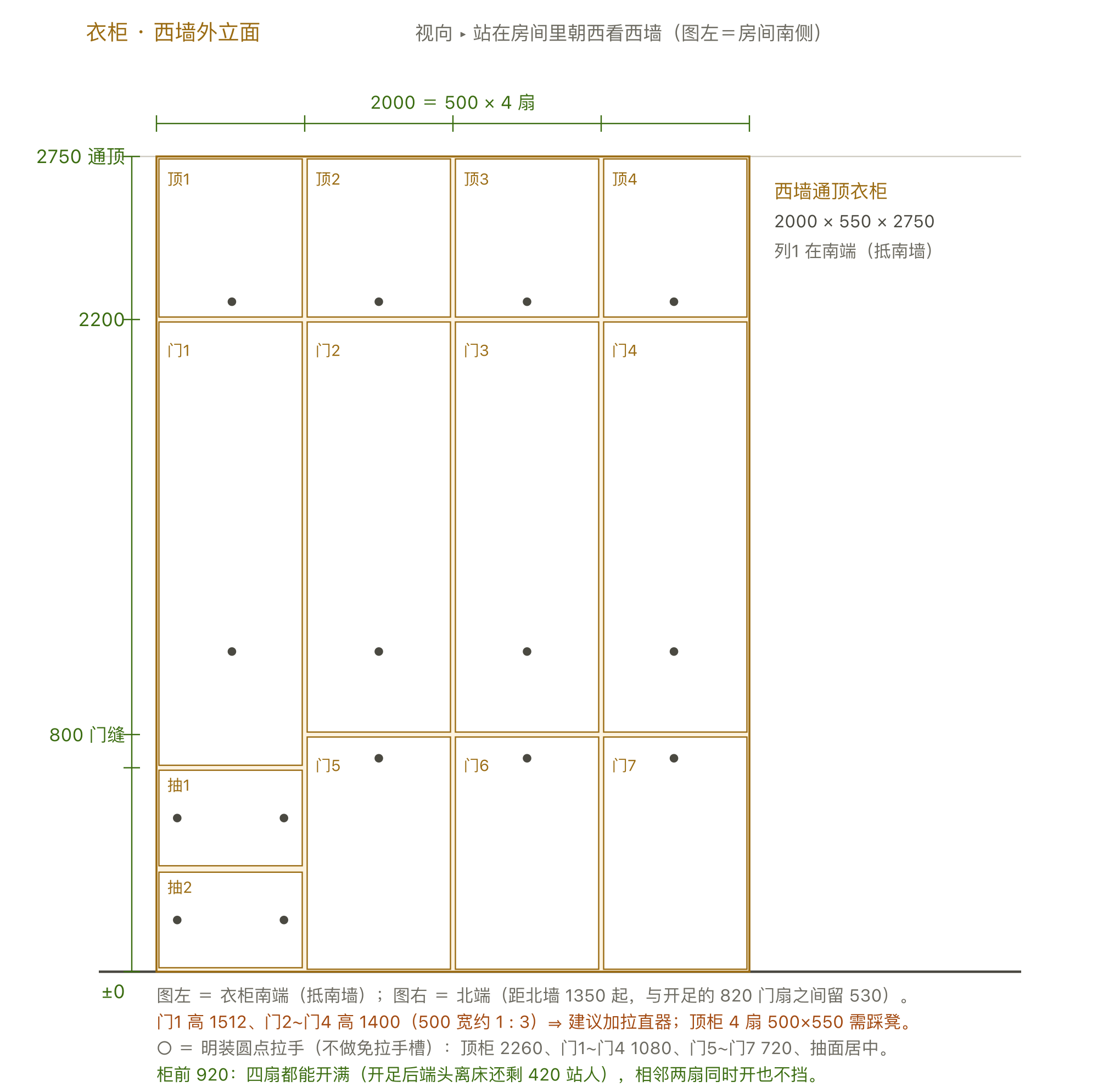

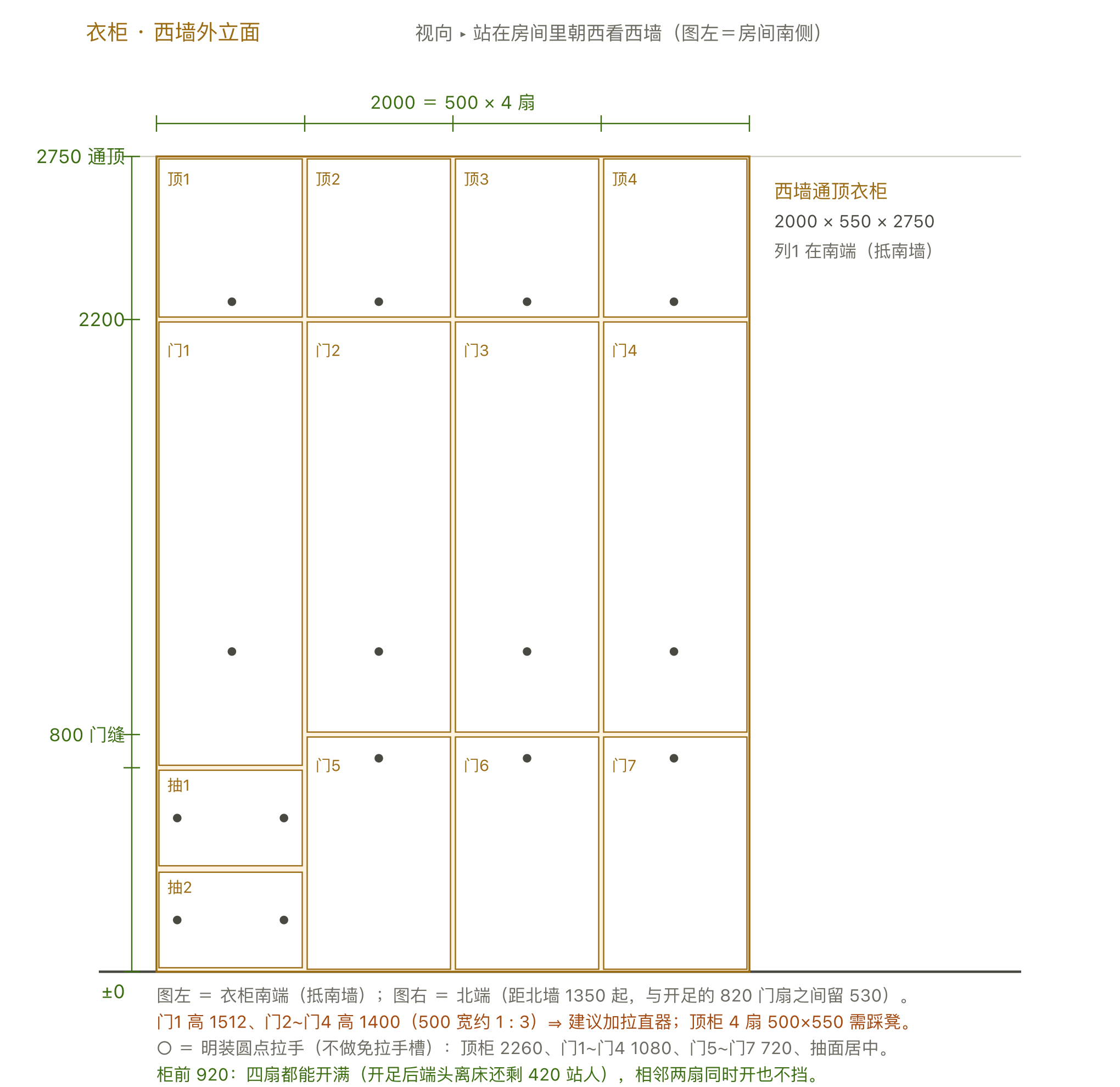

二、西墙 · 通顶衣柜外立面（2000 宽 · 4 扇 500）

⤢ 放大SVGPNG 2040×1980PNG 透明底
✕ 关闭← 导航 西墙衣柜外立面：2000 宽 × 2750 高，列1 高门 1512 ＋ 抽屉面 2 扇 339，列2~列4 上门 1400 ＋ 下门 800，顶柜 4 扇 500×550 朝西看西墙，图左＝房间南侧。衣柜名义宽 2000（＝500 × 4 扇）、深 550、高 2750 通顶。南端抵南墙、北端止于距北墙 1350 —— 门扇开足后尖端停在距北墙 820 那条线上，再往南留 530 余量，门开得满、柜边也不吃门。内部格高与现状柜完全一致：列1 高门 1512（标高 688~2200），其下两个抽屉面 339（抽2 5~344、抽1 349~688）；列2、列3、列4 上门 1400（800~2200）＋ 下门 800（0~800），门缝落在标高 800；2200~2750 为顶柜 4 扇 500×550，与下面四列对缝。三道竖缝在 500 / 1000 / 1500，5 块 18 厚立板 ⇒ 四列净宽 473、482、482、473。门缝 5mm、顶柜与主柜之间 18mm 固定隔板。明装圆点拉手：顶柜 2260、门1~门4 1080、门5~门7 720、抽屉面居中。柜前 920：四扇都能开满（开足后端头离床还剩 420 站人），相邻两扇同时开也不挡。 衣柜 · 西墙外立面 视向 ▸ 站在房间里朝西看西墙（图左＝房间南侧） 顶1 顶2 顶3 顶4 门1 门2 门3 门4 门5 门6 门7 抽1 抽2 2000 ＝ 500 × 4 扇 2750 通顶 2200 800 门缝 ±0 西墙通顶衣柜 2000 × 550 × 2750 列1 在南端（抵南墙） 图左 ＝ 衣柜南端（抵南墙）；图右 ＝ 北端（距北墙 1350 起，与开足的 820 门扇之间留 530）。 门1 高 1512、门2~门4 高 1400（500 宽约 1 : 3）⇒ 建议加拉直器；顶柜 4 扇 500×550 需踩凳。 ○ ＝ 明装圆点拉手（不做免拉手槽）：顶柜 2260、门1~门4 1080、门5~门7 720、抽面居中。 柜前 920：四扇都能开满（开足后端头离床还剩 420 站人），相邻两扇同时开也不挡。

图 2 · 西墙衣柜外立面（朝西看：图左 ＝ 房间南侧，单位 mm）

图注补充（点开看）

2000 宽四等分 ＝ 4 扇 500，列1 高门 1512 ＋ 双抽面 339、列2~列4 上门 1400 ＋ 下门 800，顶柜 4 扇 500×550

衣柜北端距北墙 1350、与门扇留 530

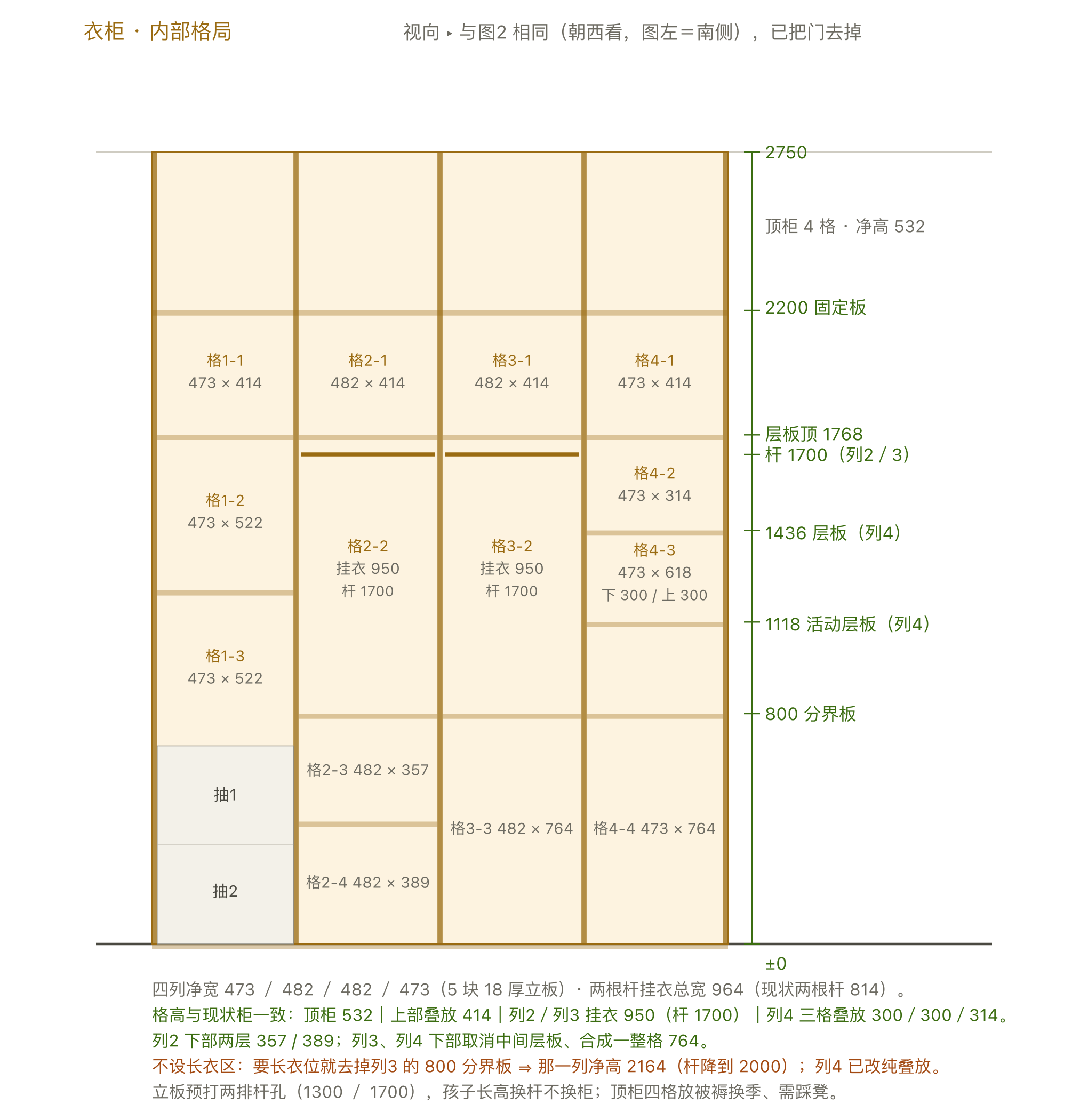

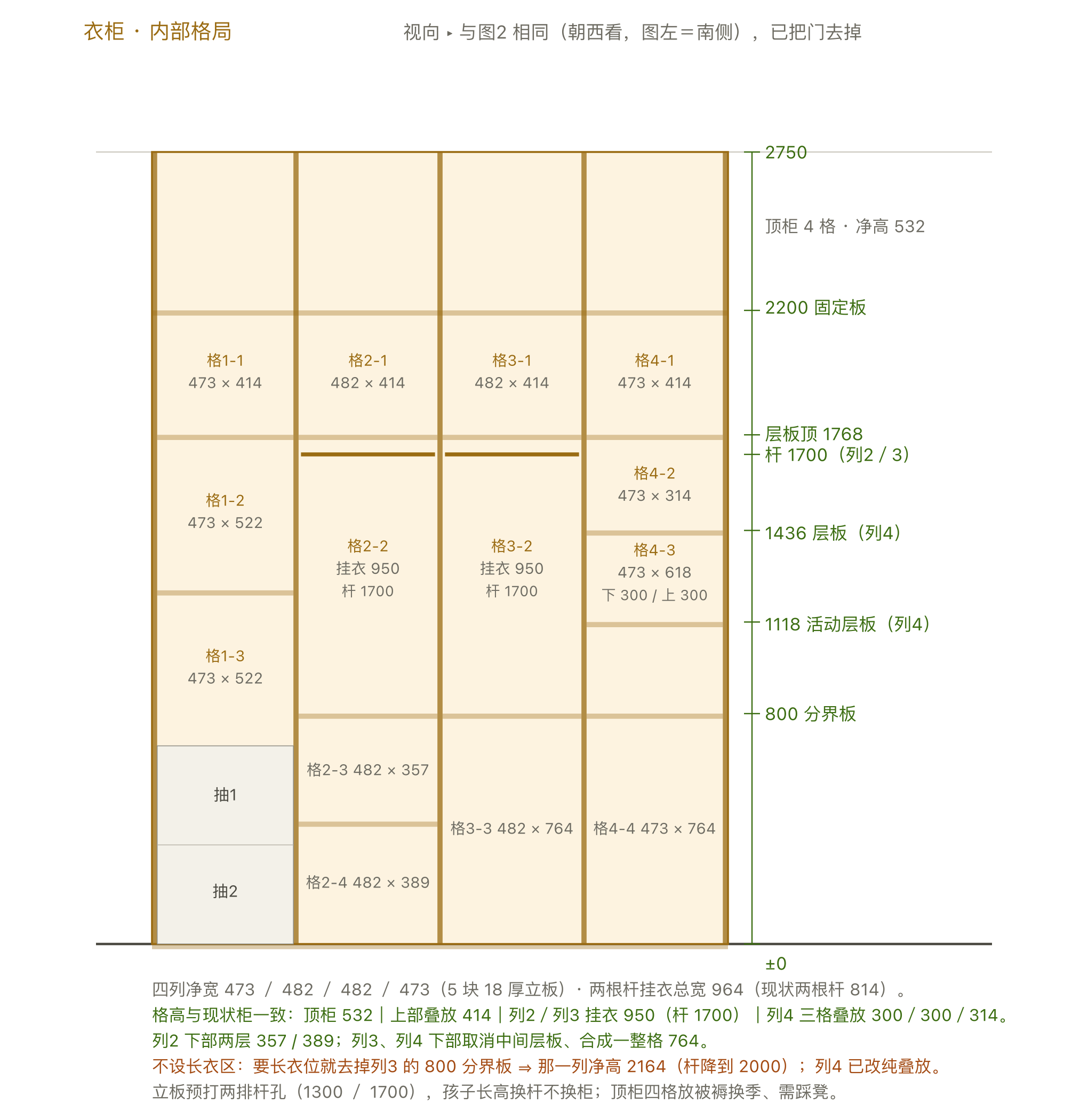

三、衣柜内部格局（按 11 岁孩子的身高排杆 · 格高与现状柜一致）

⤢ 放大SVGPNG 2040×2100PNG 透明底
✕ 关闭← 导航 西墙衣柜内部格局：四列净宽 473／482／482／473，列1 三格叠放＋两个抽屉、列2~列3 短挂杆 1700、列4 三个叠放区（照方案 A 的列4），格高与现状柜一致 与图2 同朝向同比例（朝西看、图左＝房间南侧），门已去掉。名义 2000 由 5 块 18 厚立板分成 4 列，净宽 473、482、482、473；柜体通顶 2750，底板 18 厚落地，2200 处一道固定板分出顶柜（净高 532）。列1（最南，抵南墙）：格1-1 叠放净高 414（1768~2182）、格1-2 净高 522（1228~1750）、格1-3 净高 522（688~1210），下部 0~688 两个抽屉（抽1 344~688、抽2 5~344，最低一抽贴地）。列2：格2-1 叠放 414、格2-2 挂衣 950（800~1750，杆 1700、杆下净空 900、杆上 50）、格2-3 叠放 357（425~782）、格2-4 叠放 389（18~407）。列3 挂衣格同列2，下部取消中间层板、合成一整格 764（18~782）。列4 不挂衣，照方案 A 的列4 排法分成三个叠放区：格4-2 净高 314（1436~1750）、格4-3 净高 618（800~1418，中间一块活动层板 1100~1118 ⇒ 下 300／上 300）、格4-4 一整格 764（18~782）。两根杆挂衣总宽 964（现状两根杆 814）。全柜按现状柜的格高排布、不设长衣区；立板上预打 1300／1700 两排杆孔。 衣柜 · 内部格局 视向 ▸ 与图2 相同（朝西看，图左＝南侧），已把门去掉 格1-1 473 × 414 格1-2 473 × 522 格1-3 473 × 522 抽1 抽2 格2-1 482 × 414 格2-2 挂衣 950 杆 1700 格2-3 482 × 357 格2-4 482 × 389 格3-1 482 × 414 格3-2 挂衣 950 杆 1700 格3-3 482 × 764 格4-1 473 × 414 格4-2 473 × 314 格4-3 473 × 618 下 300 / 上 300 格4-4 473 × 764 顶柜 4 格 · 净高 532 2750 2200 固定板 层板顶 1768 杆 1700（列2／3） 1436 层板（列4） 1118 活动层板（列4） 800 分界板 ±0 四列净宽 473 ／ 482 ／ 482 ／ 473（5 块 18 厚立板）· 两根杆挂衣总宽 964（现状两根杆 814）。 格高与现状柜一致：顶柜 532｜上部叠放 414｜列2／列3 挂衣 950（杆 1700）｜列4 三格叠放 300／300／314。 列2 下部两层 357 / 389；列3、列4 下部取消中间层板、合成一整格 764。 不设长衣区：要长衣位就去掉列3 的 800 分界板 ⇒ 那一列净高 2164（杆降到 2000）；列4 已改纯叠放。 立板预打两排杆孔（1300 ／ 1700），孩子长高换杆不换柜；顶柜四格放被褥换季、需踩凳。

图 3 · 衣柜内部格局（与图 2 同朝向同比例，门已去掉）

图注补充（点开看）

四列净宽 473／482／482／473，格高与现状柜完全一致 —— 列1 三格叠放 ＋ 贴地两抽（南端柜前最开阔）｜列2 短挂 ＋ 下两层｜列3 短挂 ＋ 下一整格｜列4 三个叠放区 300／300／314（照方案 A 的列4）；立板预打 1300／1700 两排杆孔，不设长衣区

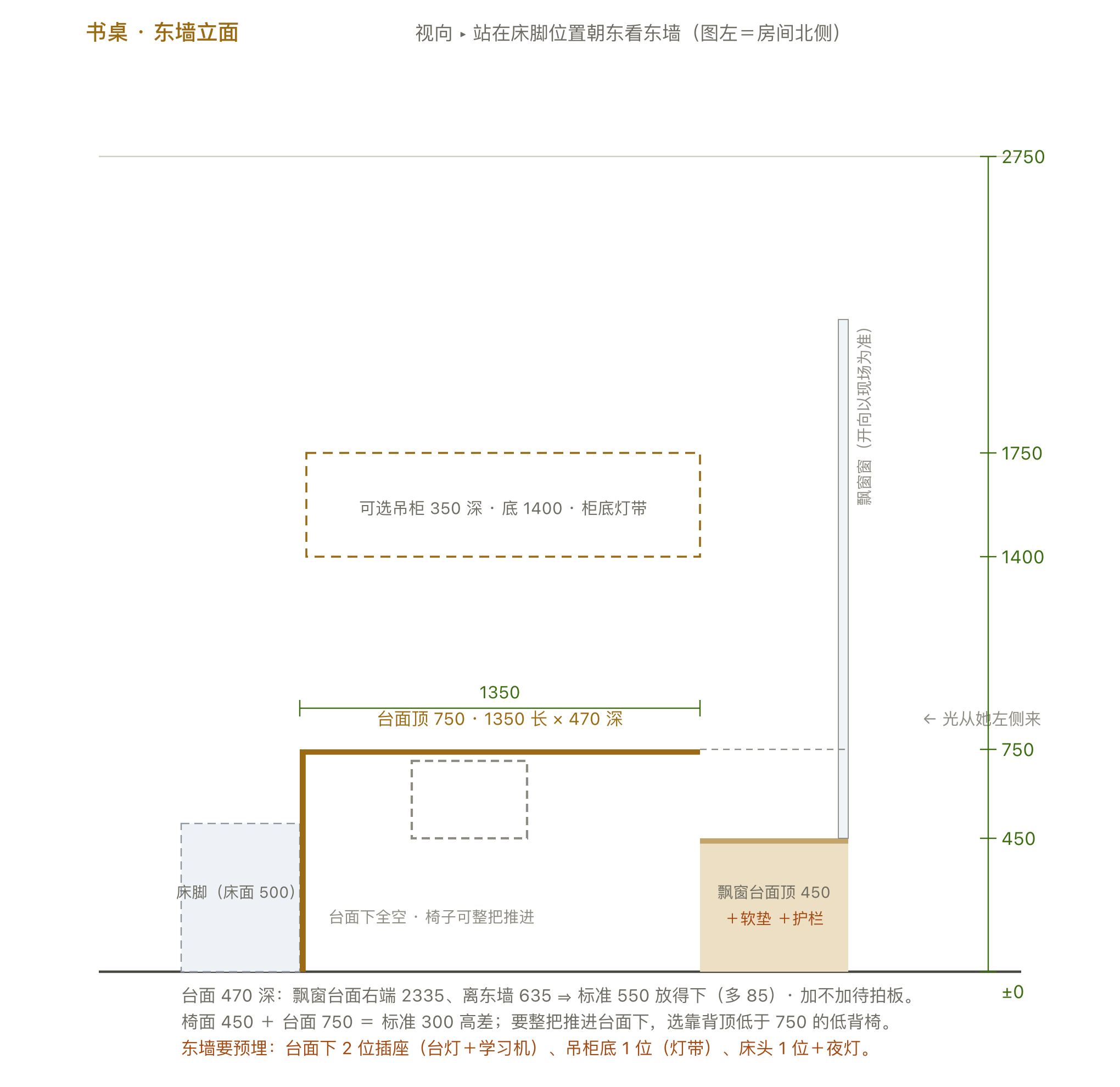

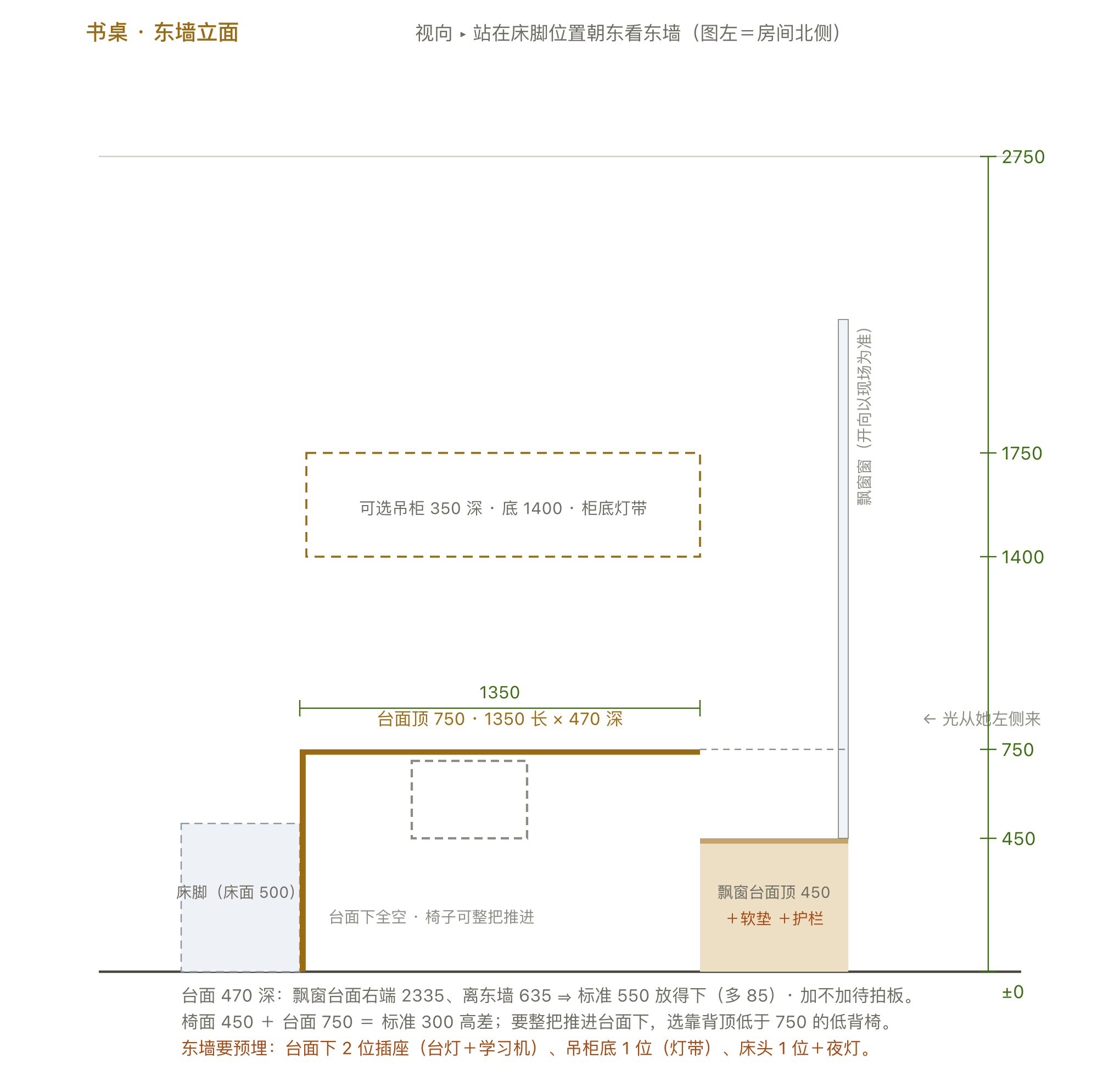

四、东墙 · 书桌立面（含飘窗端头）

⤢ 放大SVGPNG 2040×1980PNG 透明底
✕ 关闭← 导航 东墙书桌立面：台面 1350 × 470、顶 750、北端一块落地立板、上方可选吊柜底 1400，右侧接飘窗台面顶 450 当长榻 朝东看东墙（图左＝房间北侧）。横轴是南北方向，自距北墙 1600 起算到飘窗外沿。台面顶 750、厚 18、南北长 1350（距北墙 2000 到南墙 3350）、深 470 —— 这一版深度仍做 470：复尺后飘窗台面右端在 2335、离东墙内皮 635，标准 550 放得下、还多 85，加不加由你定。台面北端（图左）一块 18 厚落地立板，南端直接抵南墙实墙，中间 1350 单跨、470 进深，18 厚够用不需要中柱。台面以下整条镂空，椅子（靠背顶低于 750 的低背款）可整把推进台面下。台面上方 1400~1750 可选一排 350 深吊柜，放手边的书和文具，柜底走一条灯带。图左（北边）紧挨台面立板的是床脚那一头 —— 床占距北墙 0~2000、床面约 500，所以台面北端立板正好顶在床脚边，人从西侧 920 过道上下床不受影响。图右尽处是南墙以外的飘窗：台面外凸 500、顶 450，加软垫当长榻；飘窗窗洞 1635，必须配护栏或开窗限位器（11 岁还会在窗台上玩）。 书桌 · 东墙立面 视向 ▸ 站在床脚位置朝东看东墙（图左＝房间北侧） 床脚（床面 500） 台面顶 750 · 1350 长 × 470 深 可选吊柜 350 深 · 底 1400 · 柜底灯带 台面下全空 · 椅子可整把推进 飘窗台面顶 450 ＋软垫 ＋护栏 飘窗窗（开向以现场为准） ← 光从她左侧来 1350 2750 1750 1400 750 450 ±0 台面 470 深：飘窗台面右端 2335、离东墙 635 ⇒ 标准 550 放得下（多 85）· 加不加待拍板。 椅面 450 ＋ 台面 750 ＝ 标准 300 高差；要整把推进台面下，选靠背顶低于 750 的低背椅。 东墙要预埋：台面下 2 位插座（台灯＋学习机）、吊柜底 1 位（灯带）、床头 1 位＋夜灯。

图 4 · 东墙书桌立面（朝东看：图左 ＝ 房间北侧，单位 mm）

图注补充（点开看）

台面 1350 × 470、顶 750，北端一块落地立板、南端抵南墙，台面下全空（低背椅可整把推进）

上方 1400~1750 可选 350 深吊柜 ＋ 柜底灯带；图右是南墙以外的飘窗台面（顶 450，加软垫当长榻，需护栏）
