儿童房（卧A） · 格局尺寸图

房间净用 2500 宽 × 2450 深（现场复尺 · 均不含飘窗；东侧另有 500 占用带）　·　成品床 1368 × 2054（外径 · 自购）　·　成品书桌 1000 × 550（自购 · 靠门套对齐）　·　柜1 悬空衣柜 1500 × 950 × 550（柜底 1800 · 防撞头）　·　柜2 飘窗高柜 450 × 1680 × 500（底 450 坐台面上 / 顶 2130 平窗洞上沿 · 与墙垛同宽）　·　柜3 墙角开放书架 500 × 550 × 1800（台面 750 齐书桌 · 上开放格 ×3 ＋ 下两抽）　·　两件柜均 ENF 多层实木板

配置要求：柜体 ENF 多层实木、门板欧松板、PUR 封边、9 厘背板、18 厚层板 / 侧板 / 门板

一、平面布置（俯视）

⤢ 放大SVGPNG 2220×2100PNG 透明底

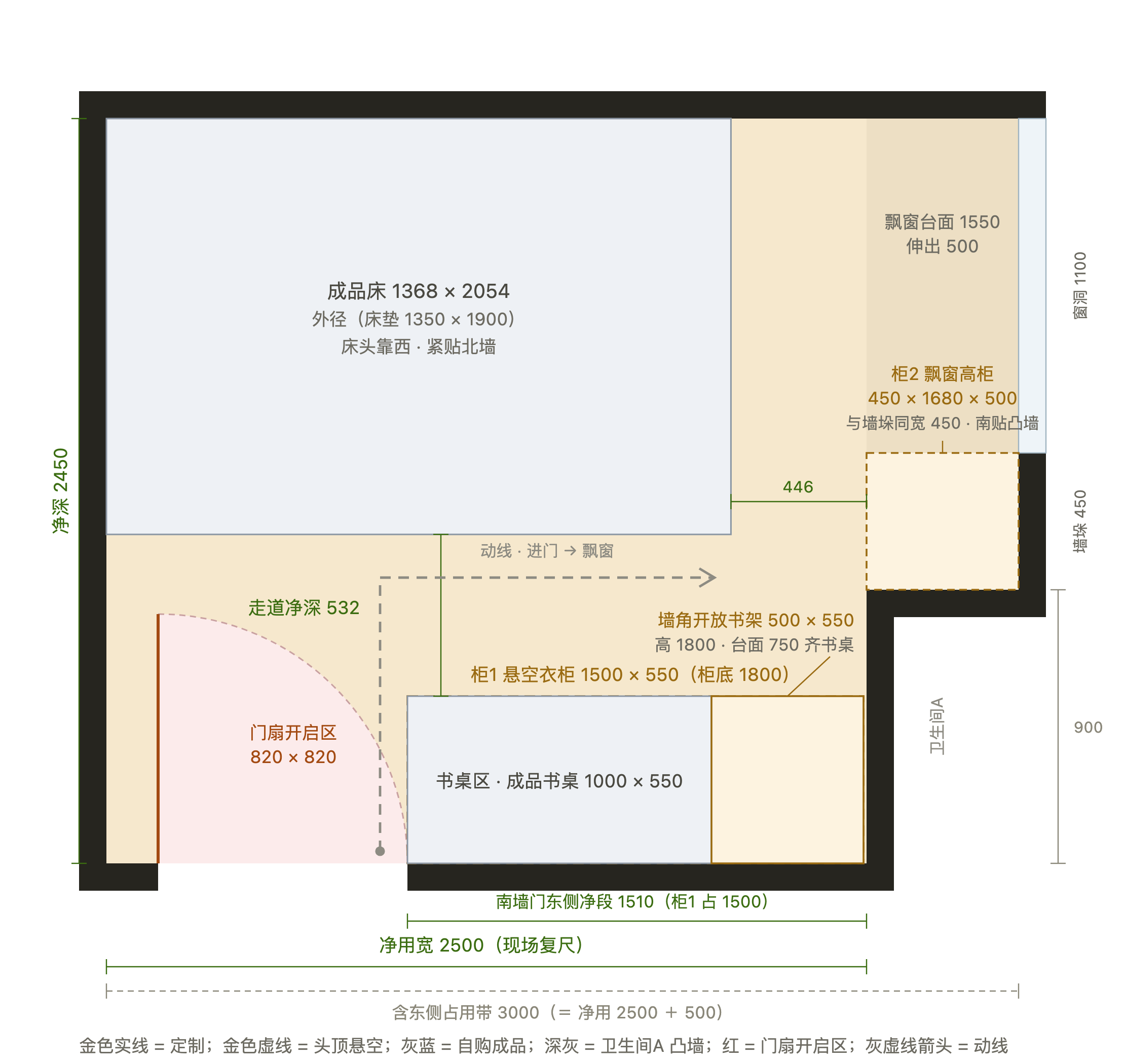

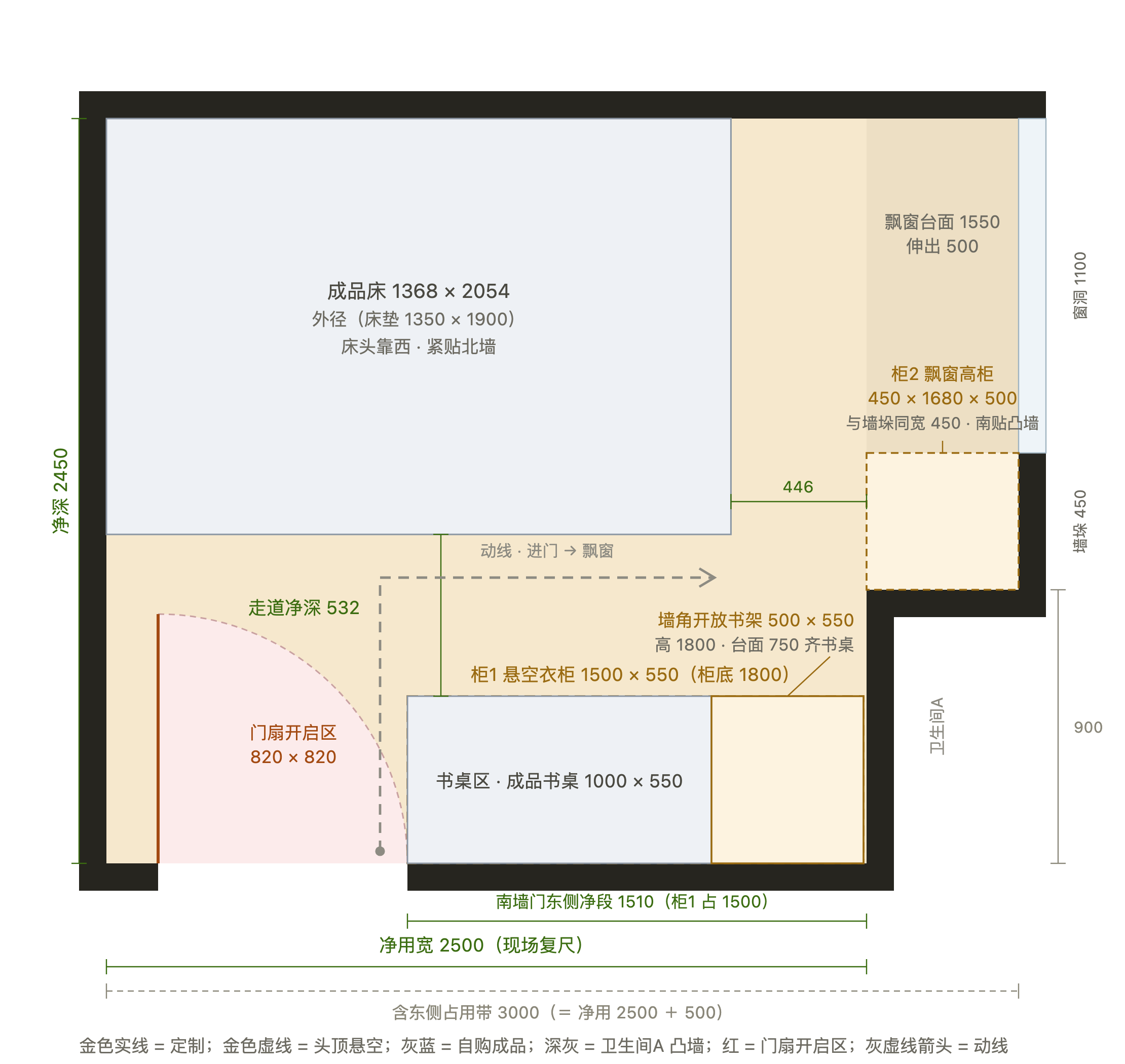

✕ 关闭← 导航 儿童房平面布置（房间净用 2500 × 2450，东侧另有 500 占用带）：成品床、成品书桌、南墙悬空衣柜与飘窗南端吊柜 房间净用 2500（东西）× 2450（南北），2026-09-29 现场复尺、两个数都不含飘窗；东侧另有一条 500 宽的占用带 —— 北段 1550 是飘窗台面、南段 900 是卫生间A 的凸出转角（只按正常墙厚画出北墙与西墙两道，转角以内是卫生间空间、不属本间，故留白），1550 ＋ 900 ＝ 2450 正好占满东侧，故含占用带的东西向内空共 3000。东侧这一段 2026-10-11 复尺定稿：窗洞现 1100 宽 × 1680 高（洞口净尺寸，不做扩窗改造）＋ 墙垛 450 ＋ 卫生间A 凸出段 900 ＝ 2450，飘窗进深 500；窗洞上沿离地 450 ＋ 1680 ＝ 2130，其上到顶 2750 还有一段 620 高的窗上墙。成品床 1368 × 2054（外径，床垫 1350 × 1900）贴北墙、床头靠西，床尾距占用带内沿余 446；床前走道净宽 532 ＝ 2450 − 1368 − 550（这个 550 是书桌进深，不是卫生间A 那段 900）；成品书桌 1000 × 550 贴南墙门东侧、靠门套一侧对齐；柜1 悬空衣柜 1500 宽 550 深悬于书桌正上方，柜底 1800（不低于 1.8 m —— 坐书桌抬头不碰头，桌面 750 到柜底净空 1050）；右下墙角另做定制开放书架 500 × 550 × 1800（顶到柜底、与「门1」那一列上下同宽对齐）承接柜1 一端，柜内 750 处有一道与书桌齐平的台面、台上 3 个放书开放格、台下 2 个抽屉（下沿 45° 斜切免拉手）；柜2 飘窗高柜 450 宽（＝整个墙垛、与墙垛同宽不留空档）× 500 深（＝整个飘窗进深），坐在东侧飘窗台面最南端的墙垛段上、南端紧贴卫生间A 凸出墙，柜底 450（＝台面顶）、柜顶 2130（＝窗洞上沿）⇒ 高 1680，与窗洞等高 —— 既不遮挡窗洞，也不顶到窗上墙；东侧飘窗台面全长 1550（窗洞 1100 ＋ 南端墙垛 450）、向室内伸出 500，南端顶到卫生间A 凸出墙；南墙门洞 820（2026-10-10 复尺：三个卧室门洞统一 820），门东侧净段 1510 不动（柜1 1500 的落点）、洞口的 70 由西侧墙垛吸收（原复尺 240 ⇒ 现只剩 170，**该垛宽待复尺**）；门向室内开，西南角 820 × 820 开启区留空。 窗洞 1100 墙垛 450 446 成品床 1368 × 2054 外径（床垫 1350 × 1900） 床头靠西 · 紧贴北墙 柜1 悬空衣柜 1500 × 550（柜底 1800） 书桌区 · 成品书桌 1000 × 550 墙角开放书架 500 × 550 高 1800 · 台面 750 齐书桌 柜2 飘窗高柜 450 × 1680 × 500 与墙垛同宽 450 · 南贴凸墙 走道净深 532 门扇开启区 820 × 820 飘窗台面 1550 伸出 500 卫生间A 900 南墙门东侧净段 1510（柜1 占 1500） 净用宽 2500（现场复尺） 含东侧占用带 3000（＝ 净用 2500 ＋ 500） 净深 2450 动线 · 进门 → 飘窗 金色实线 = 定制；金色虚线 = 头顶悬空；灰蓝 = 自购成品；深灰 = 卫生间A 凸墙；红 = 门扇开启区；灰虚线箭头 = 动线

图 1 · 平面布置（房间净用 2500 × 2450）

全屋墙面高度 2750（地面 → 顶棚 · 各房间同一口径）

二、两件柜：立面与内部格局

⤢ 放大SVGPNG 2040×1980PNG 透明底

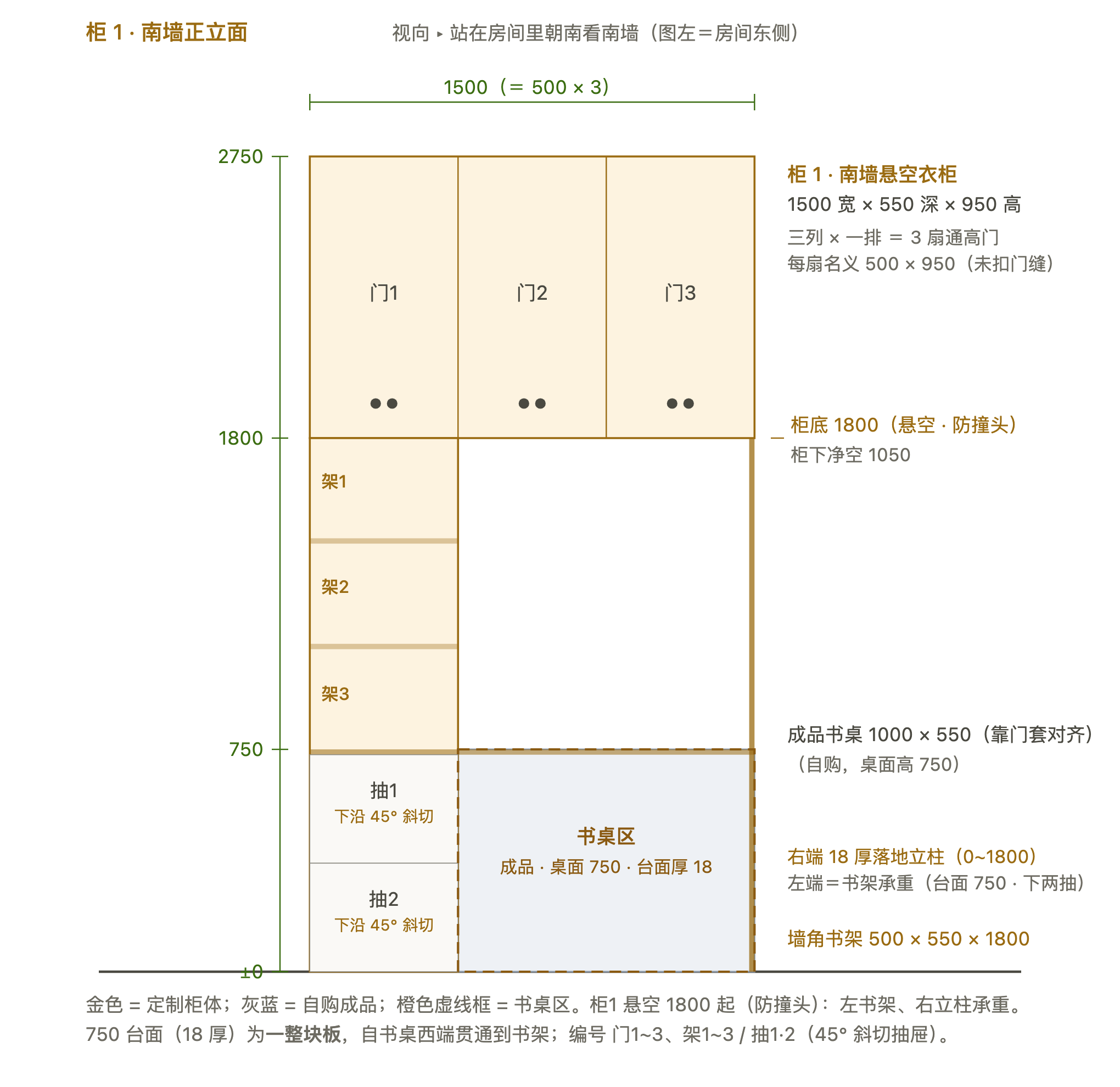

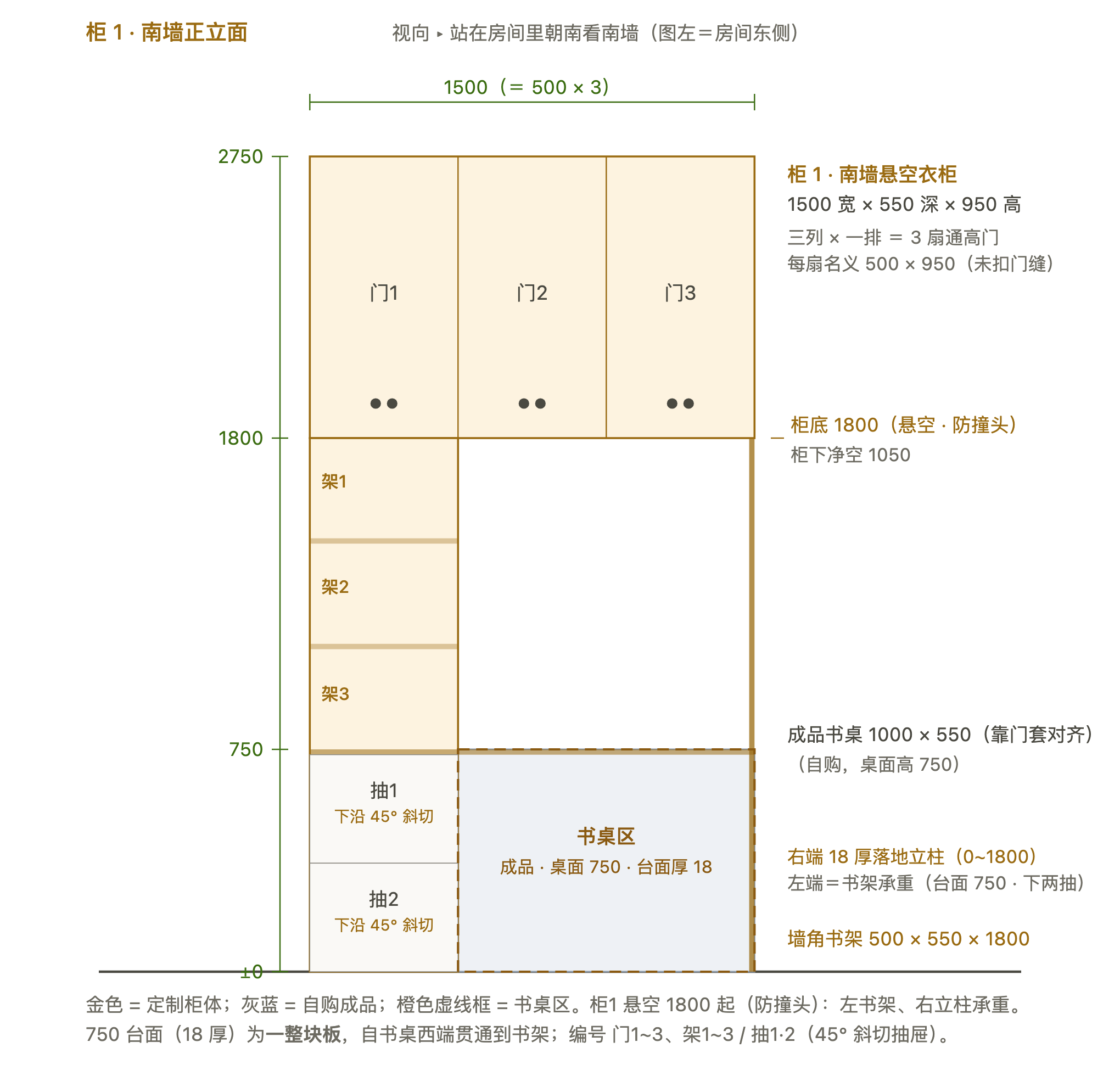

✕ 关闭← 导航 柜1 南墙正立面：门板分格、立面标高与墙角开放书架 视线：站在房间里朝南看南墙 —— 因此图左 ＝ 房间东侧、图右 ＝ 房间西侧（卧室门套在西侧）。柜1 悬空衣柜宽 1500、高 950，柜底 1800、柜顶 2750（柜底不低于 1.8 m：坐书桌抬头不碰头，桌面 750 到柜底净空 1050）；三列各 500 均分、一排 3 扇通高门，每扇名义 500 × 950，只有两条竖向门缝（无横缝）。柜下净空 1050，容纳用户自购的成品书桌 1000 × 550（桌面高 750，靠西端门套一侧对齐、不再居中）；最左那一列（门1）下方做定制开放书架 500 × 550 × 1800，顶到柜底、与上面的门同宽对齐，750 处一道 18 厚台面自书桌西端一贯通到书架（一整块板，1000 ＋ 500 ＝ 1500 长）、与书桌桌面齐平；台面以上 3 个放书开放格（架1、架2、架3）、台面以下 2 个抽屉（抽1、抽2，下沿 45° 斜切免拉手，与电视柜抽屉同款）；最右端（西端）另做一根 18 厚落地立柱从地面顶到柜底，与书架共同承重。 柜 1 · 南墙正立面 视向 ▸ 站在房间里朝南看南墙（图左＝房间东侧） 抽1 下沿 45° 斜切 抽2 下沿 45° 斜切 架1 架2 架3 书桌区 成品 · 桌面 750 · 台面厚 18 门1 门2 门3 1500（＝ 500 × 3） 2750 1800 750 ±0 柜 1 · 南墙悬空衣柜 1500 宽 × 550 深 × 950 高 三列 × 一排 ＝ 3 扇通高门 每扇名义 500 × 950（未扣门缝） 柜底 1800（悬空 · 防撞头） 柜下净空 1050 成品书桌 1000 × 550（靠门套对齐） （自购，桌面高 750） 右端 18 厚落地立柱（0~1800） 左端＝书架承重（台面 750 · 下两抽） 墙角书架 500 × 550 × 1800 金色 = 定制柜体；灰蓝 = 自购成品；橙色虚线框 = 书桌区。柜1 悬空 1800 起（防撞头）：左书架、右立柱承重。 750 台面（18 厚）为一整块板，自书桌西端贯通到书架；编号 门1~3、架1~3 / 抽1·2（45° 斜切抽屉）。

图 2 · 柜1 南墙正立面（朝南看：图左 ＝ 房间东侧）

⤢ 放大SVGPNG 2040×1980PNG 透明底

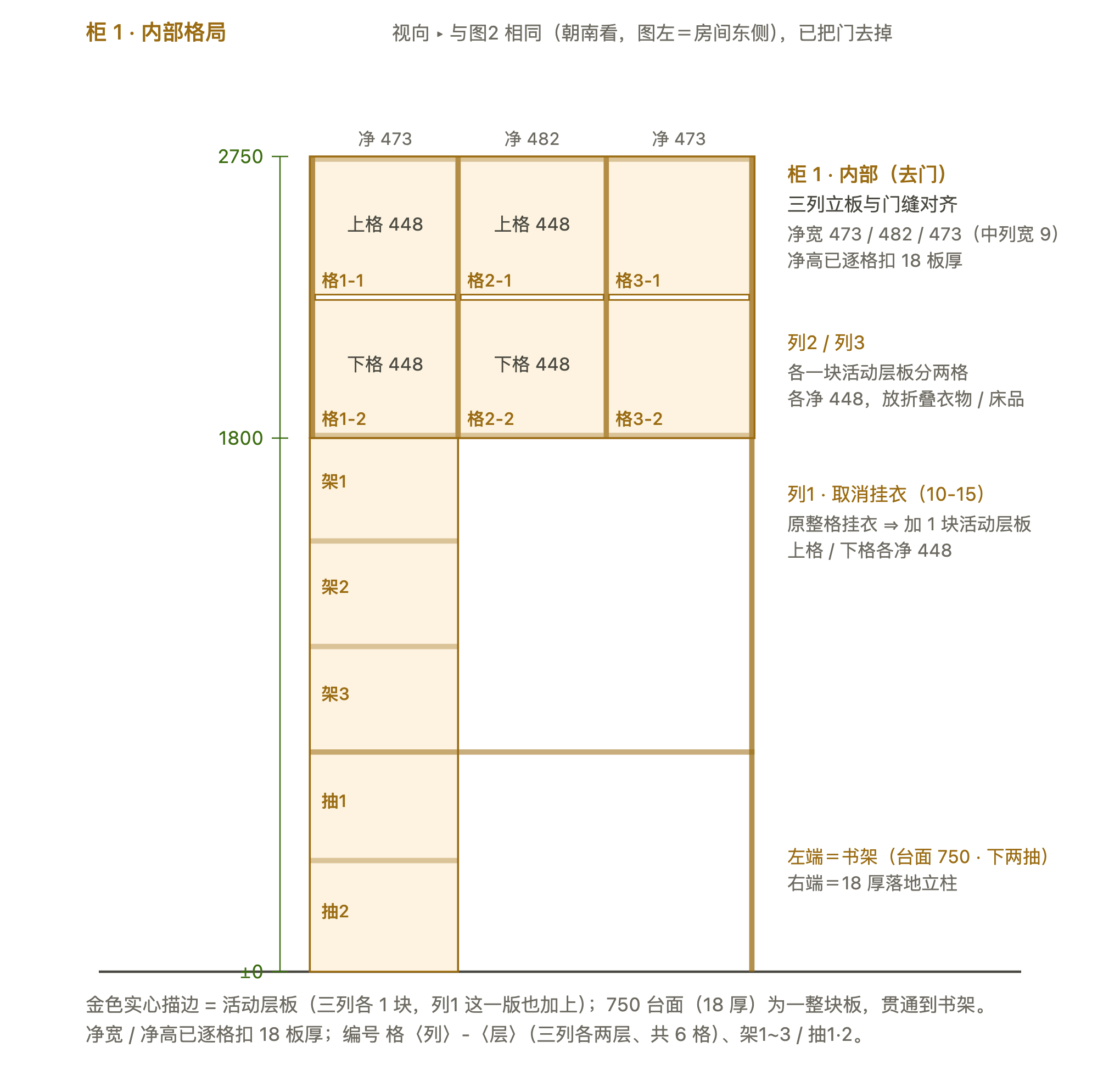

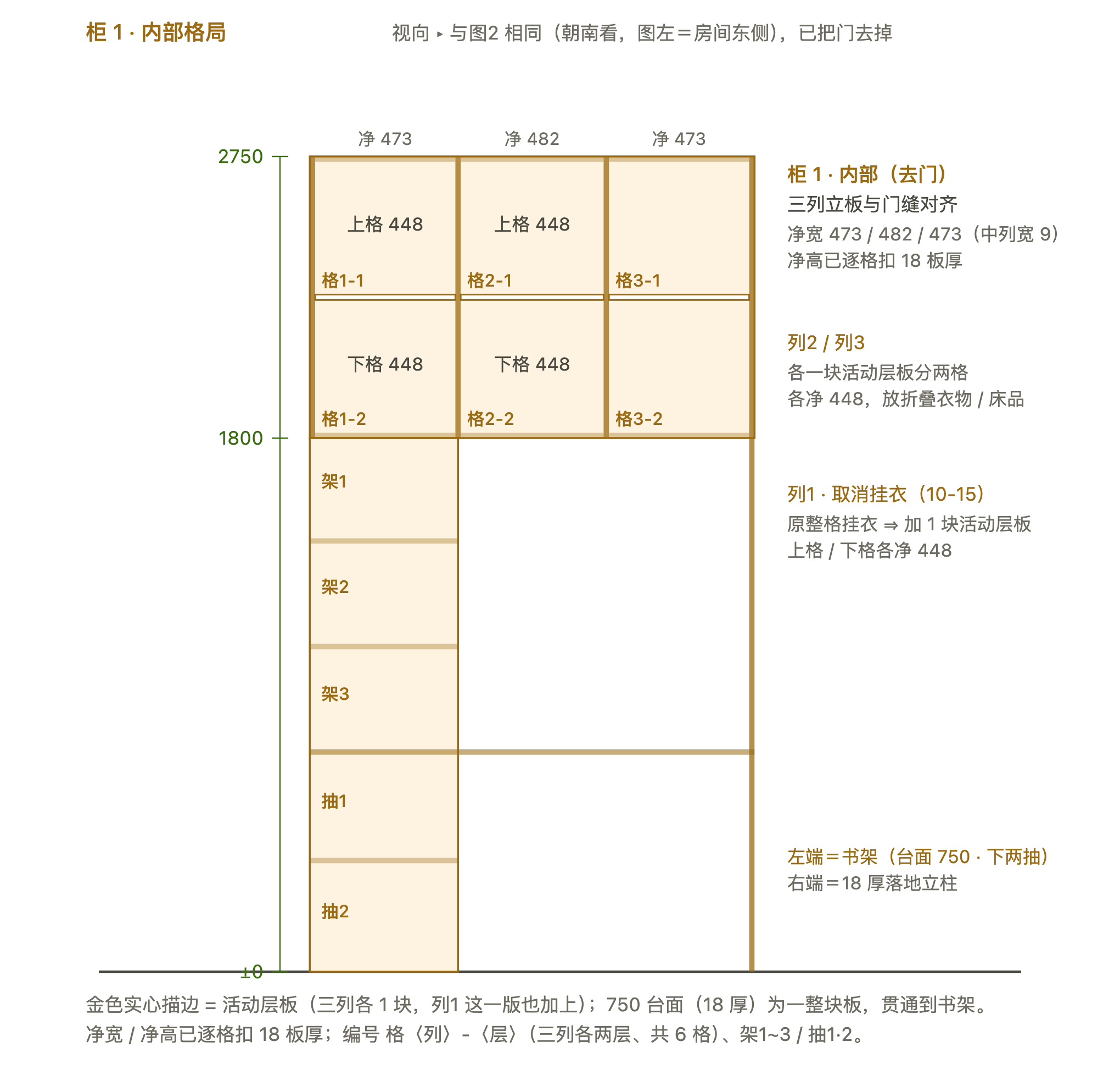

✕ 关闭← 导航 柜1 内部格局：三列分格与活动层板 视线与图2 相同（朝南看：图左＝房间东侧、图右＝西侧），已把门去掉。柜1 外宽 1500、内部共三列，立板与门缝对齐 —— 两端立板各占满 18 厚、中间两块各让一半给相邻两列，故净宽为 473 / 482 / 473（中列宽 9）。柜底 1800（不低于 1.8 m）、净高 914：三列各一块活动层板分两格、各净 448（放折叠衣物与床品）—— 列1 原本整格挂衣，2026-10-15 按用户要求拆掉挂杆、与列2 / 列3 共用同一道层板高度，全柜 6 个叠放格、柜1 内不再设挂杆。所有净高均已逐格扣 18mm 板厚。柜底 1800 以下：最左那一列（门1 正下方）为墙角开放书架 500 × 550 × 1800，750 处一道 18 厚台面自书桌西端贯通到书架（一整块板，1500 长）；台面以上 3 个放书开放格（各净 338）、台面以下 2 个抽屉（抽1、抽2 · 各 1 个标准抽屉箱 · 下沿 45° 斜切免拉手）；图最右端另有一根 18 厚落地立柱，二者共同承重。 柜 1 · 内部格局 视向 ▸ 与图2 相同（朝南看，图左＝房间东侧），已把门去掉 格1-1 格1-2 格2-1 格2-2 格3-1 格3-2 架1 架2 架3 抽1 抽2 净 473 上格 448 下格 448 上格 448 下格 448 净 482 净 473 2750 1800 ±0 柜 1 · 内部（去门） 三列立板与门缝对齐 净宽 473 / 482 / 473（中列宽 9） 净高已逐格扣 18 板厚 列2 / 列3 各一块活动层板分两格 各净 448，放折叠衣物 / 床品 列1 · 取消挂衣（10-15） 原整格挂衣 ⇒ 加 1 块活动层板 上格 / 下格各净 448 左端＝书架（台面 750 · 下两抽） 右端＝18 厚落地立柱 金色实心描边 = 活动层板（三列各 1 块，列1 这一版也加上）；750 台面（18 厚）为一整块板，贯通到书架。 净宽 / 净高已逐格扣 18 板厚；编号 格〈列〉-〈层〉（三列各两层、共 6 格）、架1~3 / 抽1·2。

图 3 · 柜1 内部格局（同图2 朝向、已去门）

⤢ 放大SVGPNG 2160×2070PNG 透明底

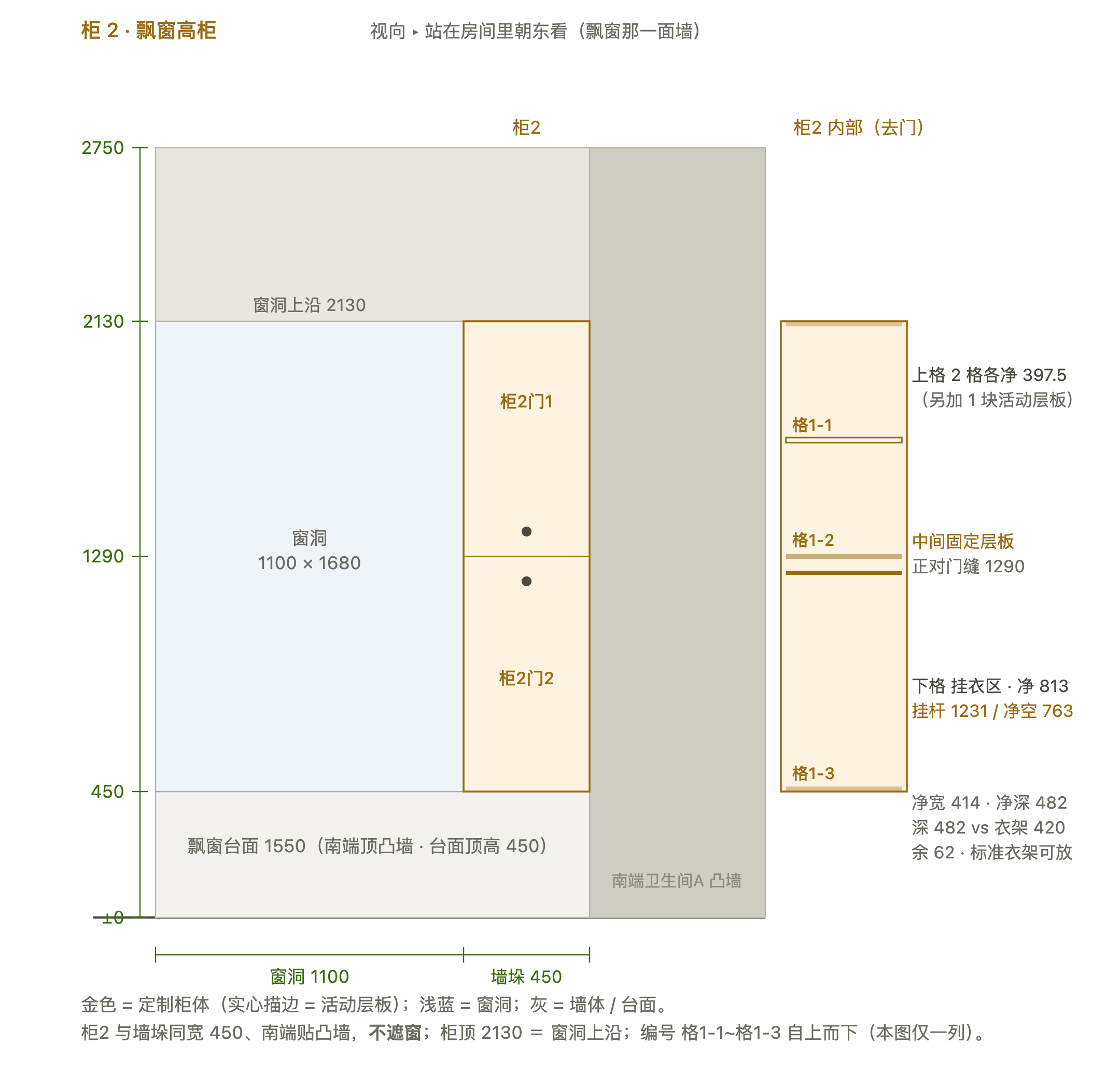

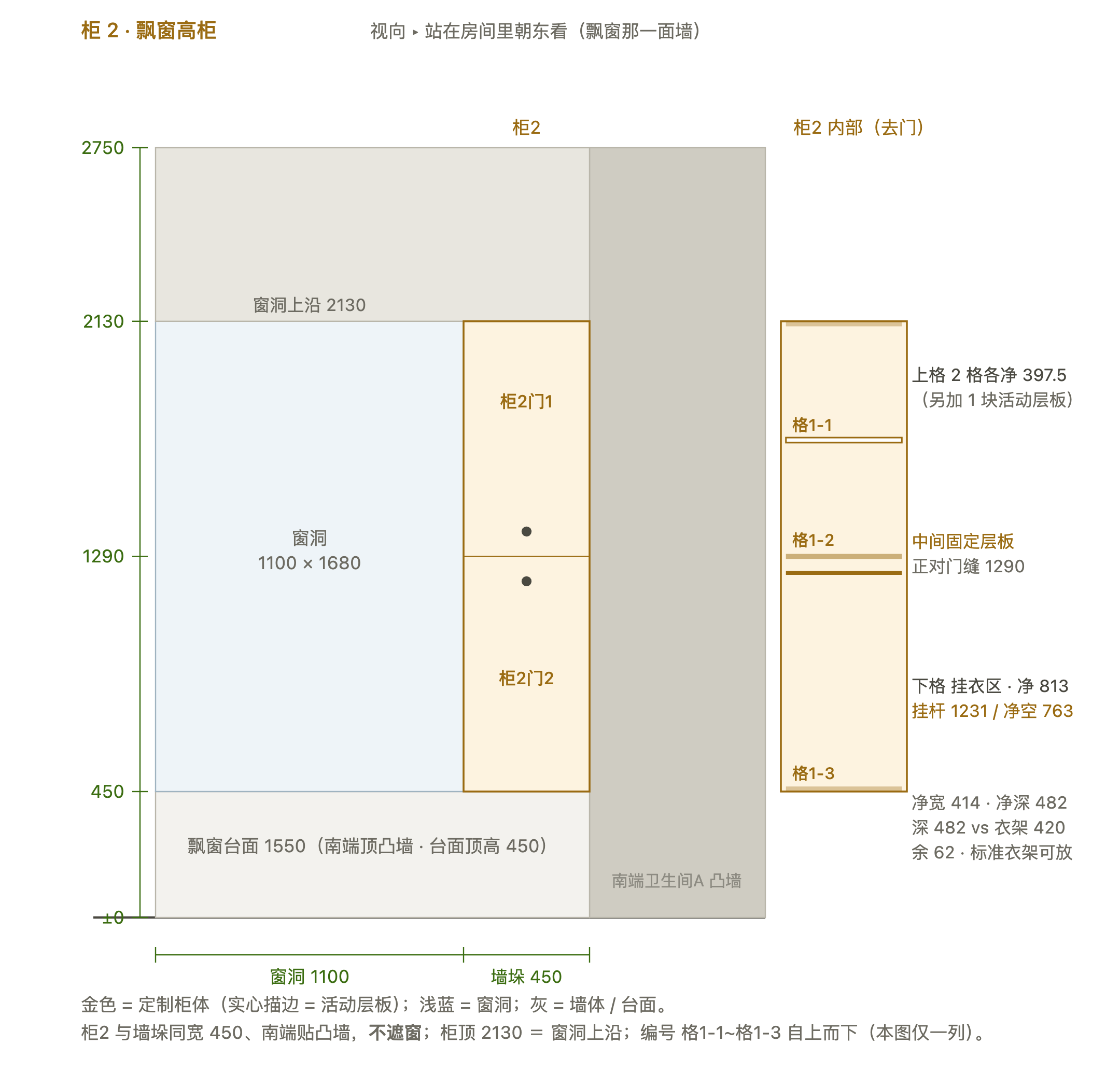

✕ 关闭← 导航 柜2 飘窗高柜：飘窗段立面与柜内分格 视线：站在房间里朝东看飘窗。左图是飘窗段全景：窗洞按现状洞口 1100 宽 × 1680 高出图（不做扩窗改造）、台面全长 1550 ＝ 窗洞 1100 ＋ 南端墙垛 450（南端顶到卫生间A 凸出墙，凸墙南北段 900）；窗洞上沿离地 450 ＋ 1680 ＝ 2130，其上到顶 2750 还有一段 620 高的窗上墙。柜2 宽 450 ＝ 整个墙垛（与墙垛同宽、不留空档），紧贴凸墙，进深 500 ＝ 整个飘窗台面伸出宽度，柜底 450 ＝ 台面顶（直接坐在台面上）、柜顶 2130 ＝ 窗洞上沿 ⇒ 柜高 1680（＝ 2750 − 450 − 620 窗上墙），与窗洞等高 —— 既不遮挡窗洞，也不顶到窗上墙。右图是柜2 内部（去门）：柜内 1626 ＝ 1680 − 底板 18 − 固定层板 18 − 顶板 18，上下两格各净 813；上格再加 1 块活动层板平分（2 格各净 397.5）；中间 1 块固定层板（正落在门缝 1290 上，开哪一扇门就看到哪一跨）；下格净 813 做挂衣区（挂杆 1231、杆下净空 763，可挂童装 / 短上衣）；柜内净宽 414、净深 482 —— 净深对 420 衣架余 62，标准衣架直接放得下、不必用薄型；不做抽屉。两扇门上下分列，各 450 × 840（名义、未扣门缝）。 柜 2 · 飘窗高柜 视向 ▸ 站在房间里朝东看（飘窗那一面墙） 窗洞 1100 × 1680 飘窗台面 1550（南端顶凸墙 · 台面顶高 450） 窗洞上沿 2130 柜2 南端卫生间A 凸墙 2750 1290 2130 450 ±0 窗洞 1100 墙垛 450 格1-1 格1-2 格1-3 柜2门1 柜2门2 柜2 内部（去门） 上格 2 格各净 397.5 （另加 1 块活动层板） 中间固定层板 正对门缝 1290 下格 挂衣区 · 净 813 挂杆 1231 / 净空 763 净宽 414 · 净深 482 深 482 vs 衣架 420 余 62 · 标准衣架可放 金色 = 定制柜体（实心描边 = 活动层板）；浅蓝 = 窗洞；灰 = 墙体 / 台面。 柜2 与墙垛同宽 450、南端贴凸墙，不遮窗；柜顶 2130 ＝ 窗洞上沿；编号 格1-1~格1-3 自上而下（本图仅一列）。

图 4 · 柜2 飘窗高柜（朝东看）

说明 · 口径与待复尺（点开看）

本页图序：图1-平面布置 → 图2-柜1南墙正立面 → 图3-柜1内部格局 → 图4-柜2飘窗段；可点每张图右上角的「放大」细看。
