厨房 · 格局与柜体图

现场复尺 总跨 3780 × 净深 1910 —— 这 3780 含东侧生活阳台 1170 ⇒ 厨房净宽 2610 ＋ 生活阳台净宽 1170　·　L 形台面净长 3710（北段 2500 ＋ 西段 1810 − 转角 600 · 展开 4310 · 前沿 3110 · 深 600 · 高 850 · 西段南端距南隔断门 100）　·　燃气灶 750 装西墙（中心距北墙 905 · 台面两端各留 530）　·　水槽 800 装北墙（靠右 · 中心 x1800，东沿距台面东端 300）　·　吊柜两排沿台面排满、门各平均分成 4 扇：北墙 2500（4 扇 × 625）＋ 西墙 1810（4 扇 × 452 · 深 350 · 底 1600 顶 2200 · 转角共用一格 · 西墙其中 900 一节嵌烟机）　·　冰箱 757 × 594 × 高 1850（自购 · 贴南墙）　·　柜体 ENF 多层实木板、台面石英石

东头 1170 是 厨房生活阳台（净宽 1170 × 净深 1910 · 进深按与厨房同深取 · 待复尺）：烘干机贴阳台北墙西端 600 × 650 × 高 850（洗衣机在东南向大阳台，见 06-大阳台），机器上方一组吊柜 1100 × 深 350 × 高 1000（门平均 2 扇 550 · 底 1400 顶 2400），机器东侧留 570 晾晒站立、南侧留 1260 通行；东面那扇 1710 是这一间的封窗（原开放式 · 现场已封窗 · 窗高待复尺）；进出走两间分界上的 通行门洞 800（分界隔墙厚度待复尺，平面见 图1；本间立面见 图4）

冰箱 757 宽 × 594 深 × 高 1850（贴南墙 x1783~2540 · 东沿距分界墙 70）　·　厨房本身没有外窗：东面 1710 归生活阳台 ⇒ 厨房采光与通风经生活阳台转过来　·　卫生间B 平开窗 500 × 1100（x2740~3240 · 按 2610 分界后开进生活阳台）

配置要求：柜体 ENF 多层实木、门板欧松板、PUR 封边、9 厘背板、18 厚层板 / 侧板 / 门板；台面石英石（下挂 + 前挡水）、台下盆、柜内防水铝箔

一、平面布置（俯视）

⤢ 放大SVGPNG 3030×1890PNG 透明底

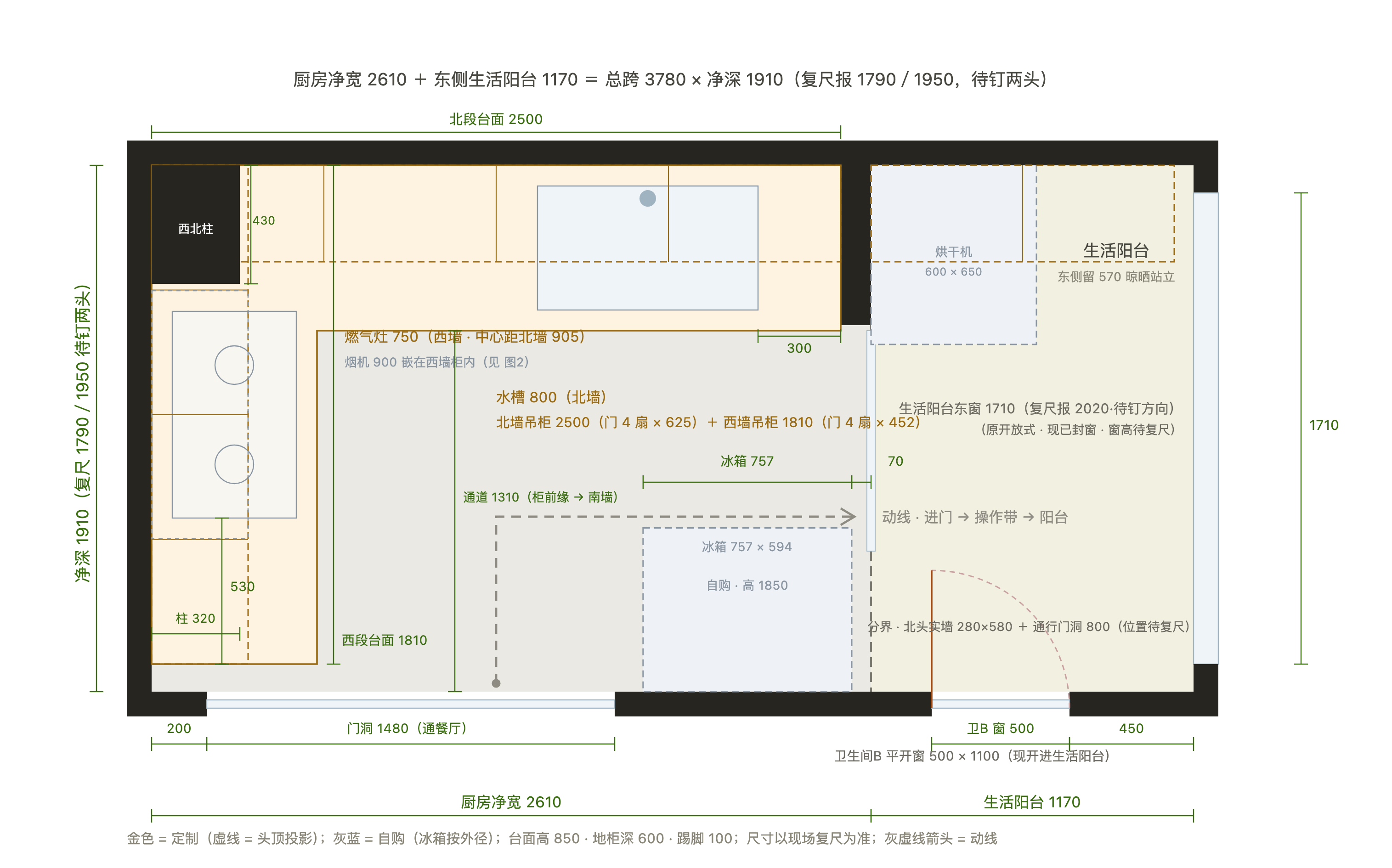

✕ 关闭← 导航 厨房 ＋ 生活阳台平面布置（总跨 3780 ＝ 厨房 2610 ＋ 东侧生活阳台 1170，净深 1910）：L 形台面（西墙燃气灶 ＋ 北墙水槽）、冰箱位、两个南墙洞口（门洞 1480 ＋ 卫B 窗 500）、东侧烘干机位、西北柱 320×430 现场复尺的 3780 是含东侧生活阳台的总跨：厨房净宽 2610 ＋ 生活阳台净宽 1170 ＝ 3780，两间同深 1910。⚠️ 2026-10-13 他又报了两根进深：净深 1790 与 南面净深 1950（含西北柱分别 2120／2380）—— 这两根各自量到哪两个面还没说清，所以图上轴线与本图所有派生长度仍按 1910 画，复尺数只在标尺上注明，不拿算术硬改。两者之间的隔墙厚度以现场复尺为准，图上按 0 计、只画虚线分界 ＋ 一个通行门洞 800（分界南段 y600~1400，开向待定）。L 形台面净长 3710 ＝ 北段 2500 ＋ 西段 1810 − 转角 600（展开 4310、前沿 3110 · 深 600 · 台面顶 850），西段自北墙做到距南隔断门 100（门洞 1480，台面占洞西侧 540 ⇒ 门口净通行约 940）；燃气灶 750 × 450 装西墙、挪到烟机正下方：中心距北墙 905、台面两端各留 530（灶 y530~1280）。水槽 800 × 450 装北墙、靠右（中心距西墙 1800，东沿距台面东端 300）。吊柜两排沿台面**排满**、转角两头不留空档，各平均分成 4 扇（不套固定模数）：北墙 2500 每扇 625、西墙 1810 每扇 452，深 350 · 底 1600 顶 2200；两排在转角那一格（350 × 350）共用，沿墙净长 3960（展开 4310）。西墙柜内嵌烟机 900（mm 455~1355）与灶同中心 905，**正好落在中间那两扇（452.5~1357.5）之内**，机器外观只见柜门。（本轮另修一处绘图缺陷：吊柜虚线投影原先压在台面填充之下，画了看不见 ⇒ 现改画在台面上方。）冰箱 757 × 594 × 高 1850（自购）贴南墙 x1783~2540，东沿距分界墙 70；西侧距通餐厅推拉门东沿 183。厨房本身已没有外窗：东面那扇窗属于生活阳台（原开放式、现场已做封窗；图上画 1710，他 10-13 复尺报 2020 —— 比本间进深 1910 还长 110，这根尺量的方向待钉），厨房的采光与通风要经生活阳台转过来，水槽因而不在这扇窗下。南墙两处开口：通餐厅门洞 1480（x200~1680，其西 x0~200 就是链里"厨房南墙 200"那段垛）、卫生间B 平开窗 500（x2830~3330 · 东端距生活阳台东内皮 450，10-13 他判定是窗不是推拉门）—— 按 2610 分界后，这扇窗落在生活阳台那一段南墙上 ⇒ 它开进生活阳台、不再开进厨房。生活阳台 1170 × 1910：烘干机 600 宽 × 650 深 × 高 850（自购）贴北墙西端、机器上方一组吊柜 1100 × 深 350 × 高 1000（门平均 2 扇 550 · 底 1400 顶 2400），机器东侧留 570 晾晒站立、南侧留 1260（平面在本图、立面见 图4）。 西北柱 柱 320 430 厨房净宽 2610 ＋ 东侧生活阳台 1170 ＝ 总跨 3780 × 净深 1910（复尺报 1790／1950，待钉两头） 燃气灶 750（西墙 · 中心距北墙 905） 烟机 900 嵌在西墙柜内（见 图2） 水槽 800（北墙） 北墙吊柜 2500（门 4 扇 × 625）＋ 西墙吊柜 1810（门 4 扇 × 452） 生活阳台东窗 1710（复尺报 2020·待钉方向） （原开放式 · 现已封窗 · 窗高待复尺） 烘干机 600 × 650 生活阳台 东侧留 570 晾晒站立 分界 · 北头实墙 280×580 ＋ 通行门洞 800（位置待复尺） 冰箱 757 × 594 自购 · 高 1850 卫生间B 平开窗 500 × 1100（现开进生活阳台） 厨房净宽 2610 生活阳台 1170 净深 1910（复尺 1790／1950 待钉两头） 1710 北段台面 2500 西段台面 1810 530 300 冰箱 757 70 卫B 窗 500 450 门洞 1480（通餐厅） 200 通道 1310（柜前缘 → 南墙） 动线 · 进门 → 操作带 → 阳台 金色 = 定制（虚线 = 头顶投影）；灰蓝 = 自购（冰箱按外径）；台面高 850 · 地柜深 600 · 踢脚 100；尺寸以现场复尺为准；灰虚线箭头 = 动线

图 1 · 平面布置（总跨 3780 ＝ 厨房净宽 2610 ＋ 东侧生活阳台 1170 · 净深 1910 · 单位 mm）

全屋墙面高度 2750（地面 → 顶棚 · 各房间同一口径）

二、立面：厨房西墙灶台段 ＋ 厨房北墙水槽段 ＋ 生活阳台北墙

⤢ 放大SVGPNG 2280×2430PNG 透明底

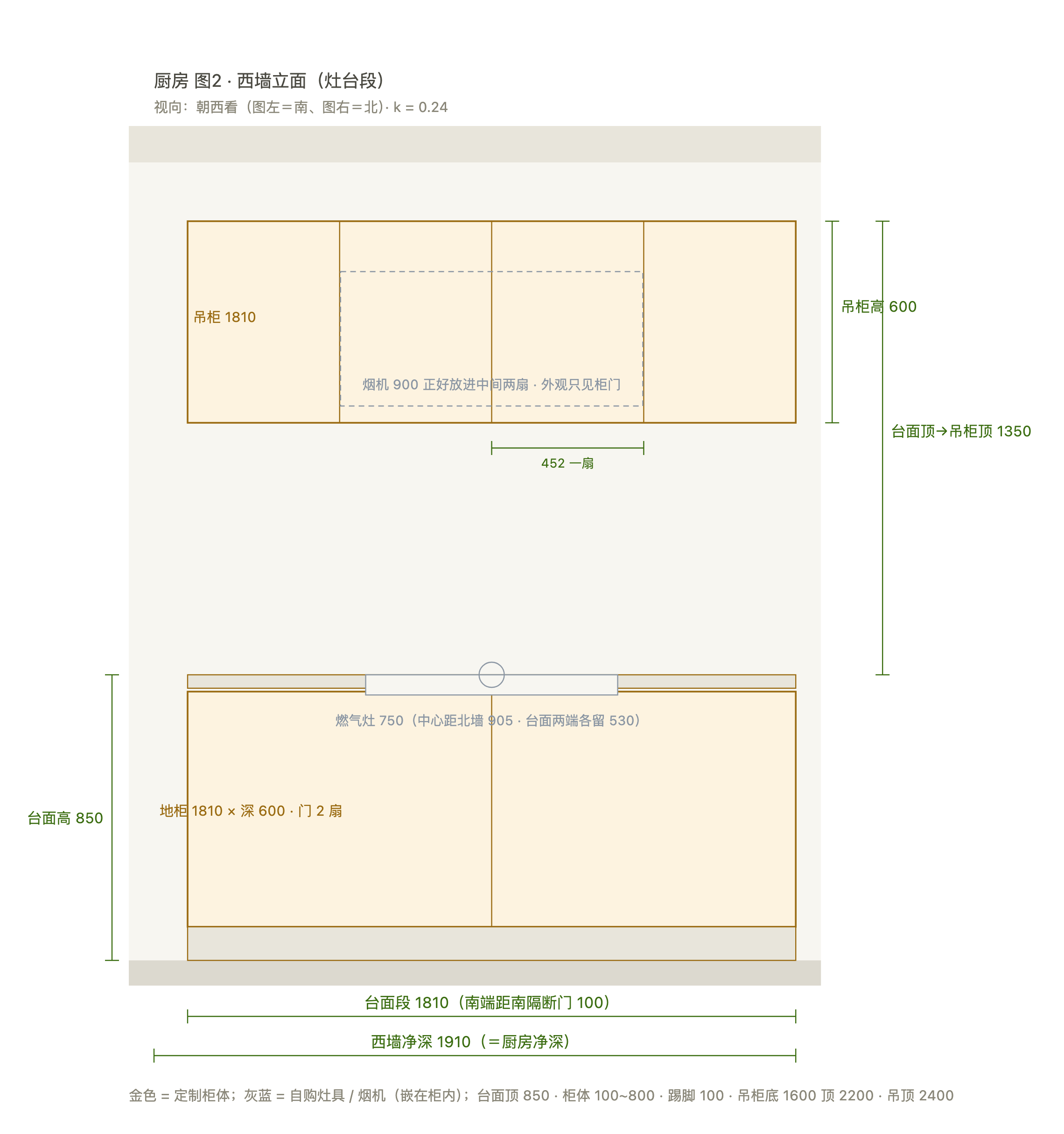

✕ 关闭← 导航 厨房西墙立面（台面段 1810）：地柜 1810 × 600、台面高 850、燃气灶 750（中心距北墙 905）、吊柜沿台面排满 1810（门平均 4 扇 × 452 · 内嵌烟机 900） 朝西看：图左＝南、图右＝北。地柜 1810 长（自北端起、南端距南隔断门 100）／深 600、台面顶 850、柜体 100~800、踢脚 100、门板 2 扇。燃气灶 750 × 450 双眼挪到烟机正下方：中心距北墙 905、台面两端各留 530（灶 mm 530~1280）。吊柜西墙**沿台面排满 1810**（mm 0~1810）× 深 350、底 1600 顶 2200，平均分成 4 扇 ⇒ 452 一扇（不套固定模数）；烟机 900（mm 455~1355 · 机器底 1650 顶 2050）嵌在这排柜里、与灶同中心 905，**正好落在中间那两扇（452.5~1357.5，共 905）之内**，外观只见柜门，图上按虚线画出柜内轮廓。北端那一格（mm 0~452）与北墙吊柜在转角共用一格。西墙是内墙不靠外墙，排烟管仍要沿吊顶引至北外墙。吊顶 2400。 烟机 900 正好放进中间两扇 · 外观只见柜门 吊柜 1810 厨房 图2 · 西墙立面（灶台段） 视向：朝西看（图左＝南、图右＝北）· k = 0.24 燃气灶 750（中心距北墙 905 · 台面两端各留 530） 地柜 1810 × 深 600 · 门 2 扇 台面高 850 吊柜高 600 台面顶→吊柜顶 1350 452 一扇 台面段 1810（南端距南隔断门 100） 西墙净深 1910（＝厨房净深） 金色 = 定制柜体；灰蓝 = 自购灶具 / 烟机（嵌在柜内）；台面顶 850 · 柜体 100~800 · 踢脚 100 · 吊柜底 1600 顶 2200 · 吊顶 2400

图 2 · 西墙立面（台面段 1810）

⤢ 放大SVGPNG 2400×2430PNG 透明底

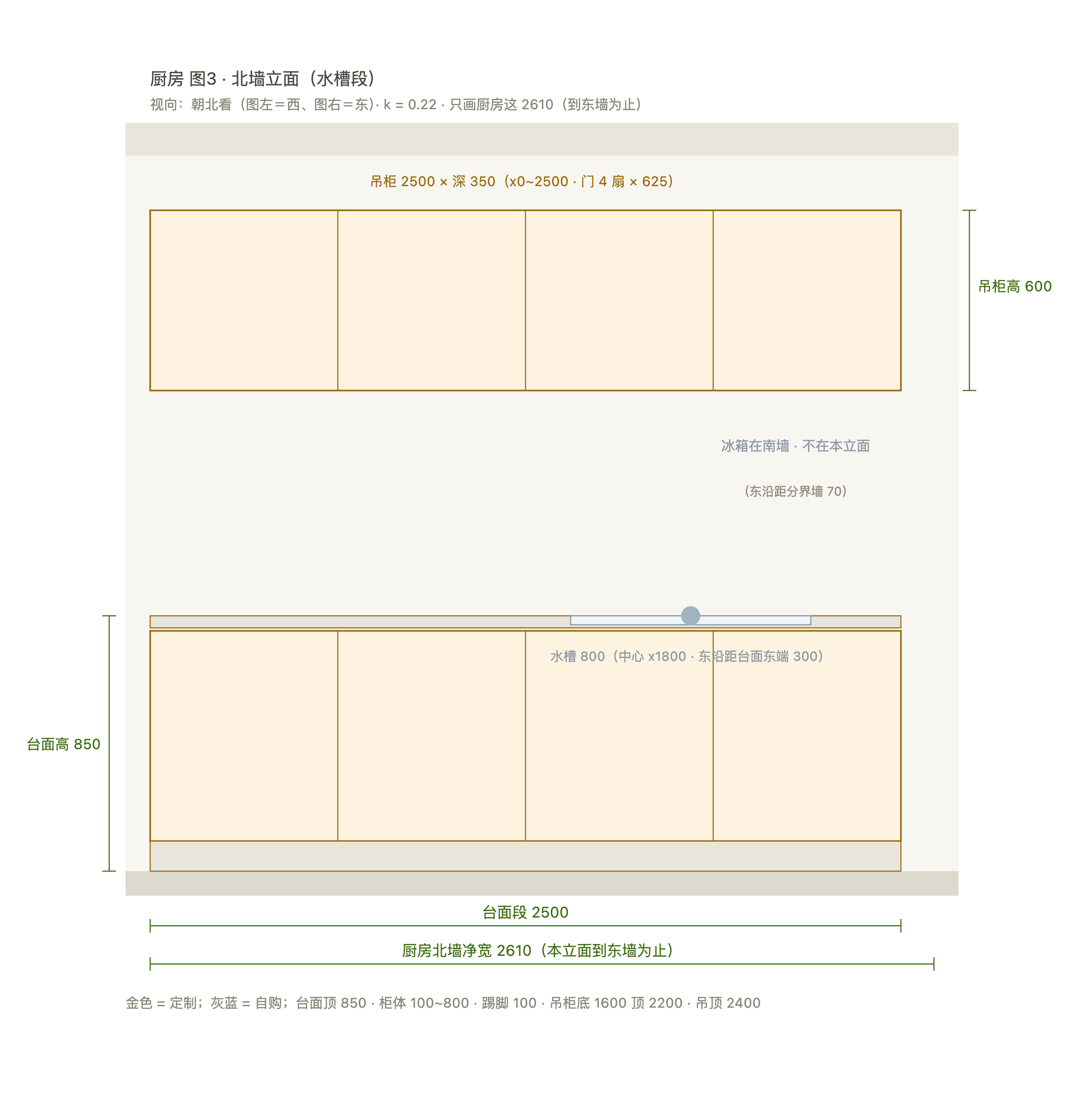

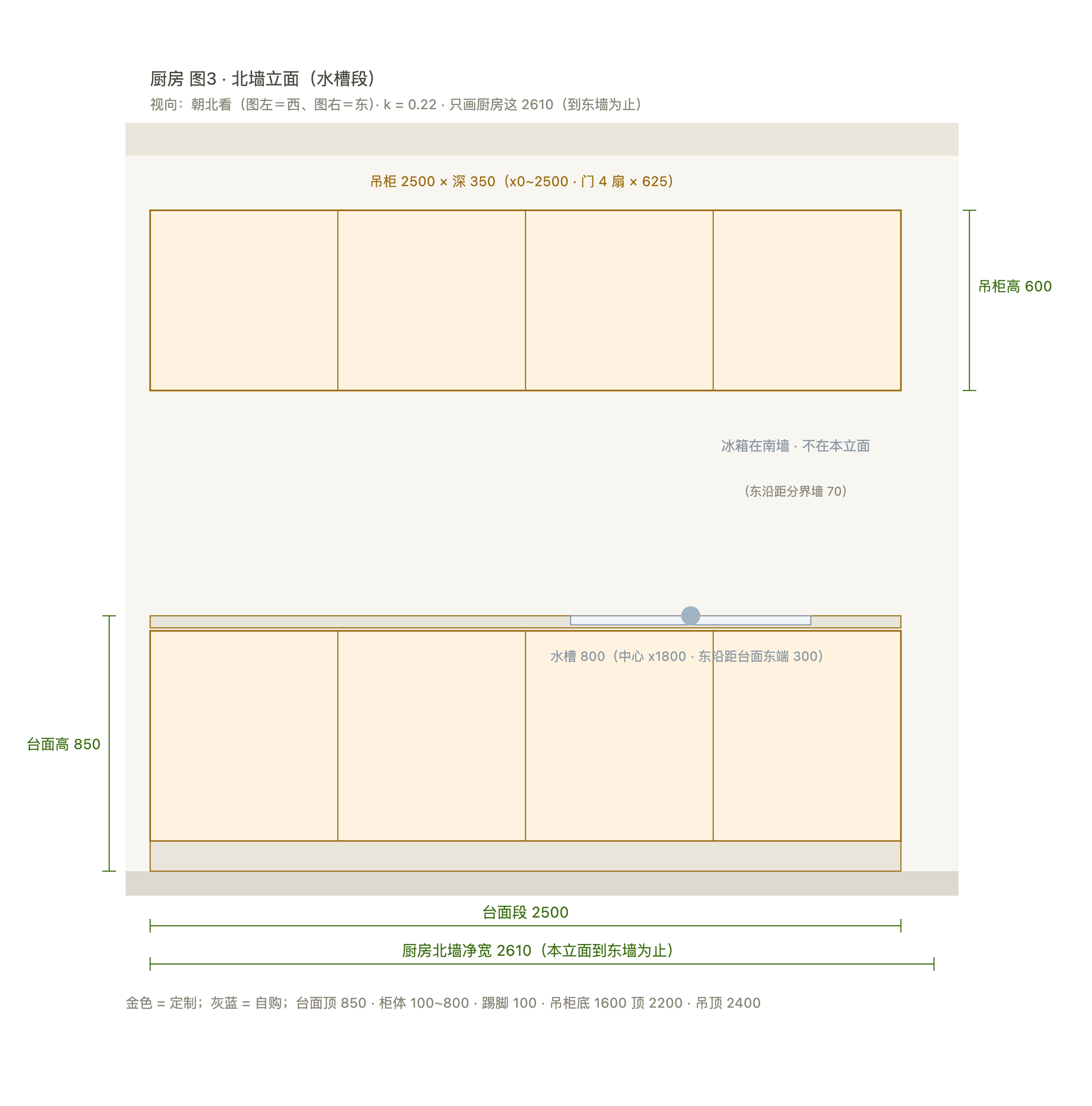

✕ 关闭← 导航 厨房北墙立面（水槽段 2500）：地柜 2500 × 600、台面高 850、水槽 800、吊柜沿台面排满 2500；本图只画厨房这 2610，生活阳台那一段不在图内 朝北看：图左＝西、图右＝东。地柜 2500 长／深 600、台面顶 850、柜体 100~800、踢脚 100、门板 4 扇；水槽 800 × 450、中心距西墙 1800（东沿距台面东端 300）。吊柜**沿台面排满 2500** × 深 350（x0~2500、门平均分成 4 扇、625 一扇）底 1600 顶 2200；西端那一格与西墙吊柜在转角共用一格。冰箱 757 × 594 × 高 1850（自购）在南墙 x1783~2540（东沿距分界墙 70）⇒ 本立面不画，只在墙上注明位置。本立面**只画厨房这 2610**、到东墙为止 —— 生活阳台那一段 1170 的北墙（同一条实体墙、不排柜）不在图内，两间的平面关系见 图1、生活阳台自己的立面见 图4。这条北外墙通长都没有洞口，厨房的采光只能借最东面那扇 1710 的封窗（在生活阳台的东墙上）转过来，水槽因此不在窗下。 冰箱在南墙 · 不在本立面 （东沿距分界墙 70） 厨房 图3 · 北墙立面（水槽段） 视向：朝北看（图左＝西、图右＝东）· k = 0.22 · 只画厨房这 2610（到东墙为止） 水槽 800（中心 x1800 · 东沿距台面东端 300） 吊柜 2500 × 深 350（x0~2500 · 门 4 扇 × 625） 台面高 850 吊柜高 600 台面段 2500 厨房北墙净宽 2610（本立面到东墙为止） 金色 = 定制；灰蓝 = 自购；台面顶 850 · 柜体 100~800 · 踢脚 100 · 吊柜底 1600 顶 2200 · 吊顶 2400

图 3 · 北墙立面（水槽段）

⤢ 放大SVGPNG 2280×2550PNG 透明底

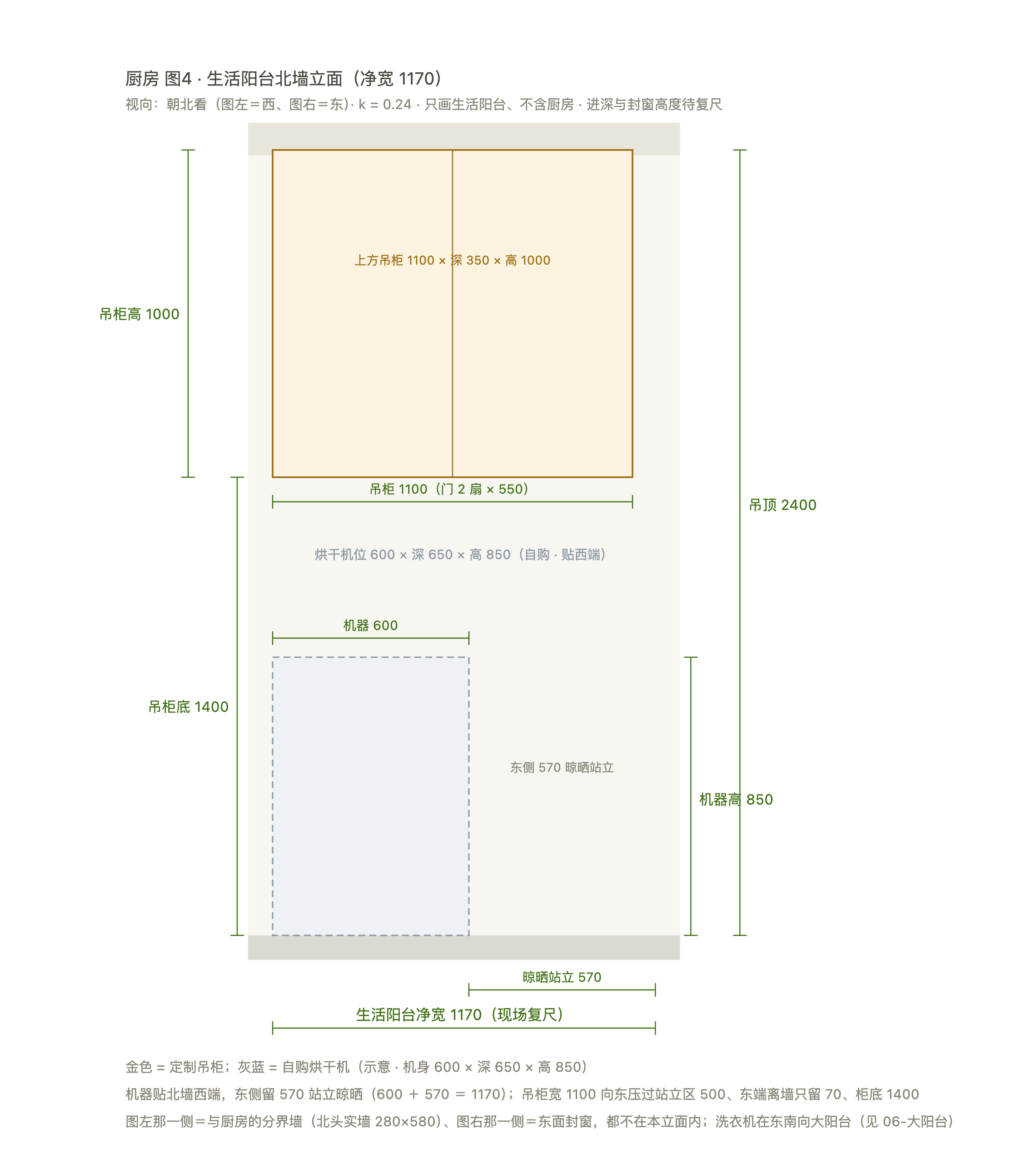

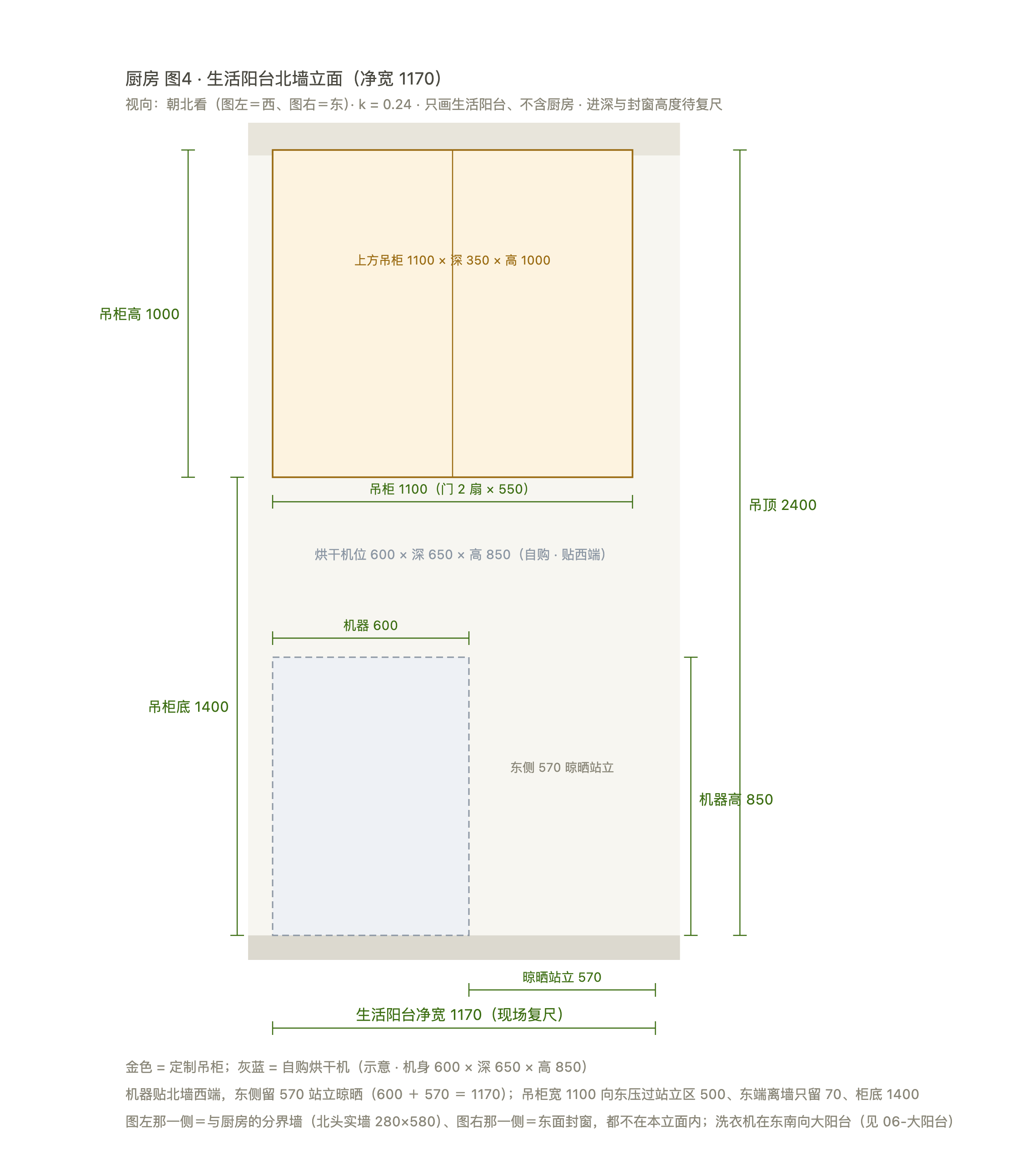

✕ 关闭← 导航 生活阳台北墙立面（净宽 1170）：烘干机位 600 × 高 850 贴西端、机器上方吊柜 1100 × 深 350 × 高 1000（底 1400 顶 2400 · 门 2 扇 × 550）、东侧 570 空档 本图只画生活阳台这一间（两间的平面关系见 图1），厨房那一段不在图内。朝北看：图左＝西（与厨房的分界那一侧）、图右＝东（封窗那一侧）。净宽 1170 是现场复尺数；进深按与厨房同 1910 画、本间取值待复尺；吊顶 2400。烘干机位 600 宽 × 深 650 × 高 850（自购）贴北墙**西端**，机器上方一组吊柜 1100 × 深 350 × 高 1000（底 1400 顶 2400），门平均分成 2 扇 · 550 一扇；柜体向东压过站立区 500（1100 − 600）、东端离东墙留 70（1170 − 1100）、机器上方剩 550 净空（1400 − 850）；机器东侧留 570 站立晾晒（600 ＋ 570 ＝ 1170）。机器不贴南墙是因为南墙 x2740~3240 是卫生间B 的平开窗。本立面看不到的三样：西侧分界墙上的通行门洞 800、东面 1710 的封窗（原开放式、现场已封窗，窗高与窗台待复尺）、南墙上卫生间B 的 500 × 1100 平开窗。 厨房 图4 · 生活阳台北墙立面（净宽 1170） 视向：朝北看（图左＝西、图右＝东）· k = 0.24 · 只画生活阳台、不含厨房 · 进深与封窗高度待复尺 上方吊柜 1100 × 深 350 × 高 1000 烘干机位 600 × 深 650 × 高 850（自购 · 贴西端） 东侧 570 晾晒站立 吊柜 1100（门 2 扇 × 550） 机器 600 晾晒站立 570 生活阳台净宽 1170（现场复尺） 吊柜底 1400 吊柜高 1000 机器高 850 吊顶 2400 金色 = 定制吊柜；灰蓝 = 自购烘干机（示意 · 机身 600 × 深 650 × 高 850） 机器贴北墙西端，东侧留 570 站立晾晒（600 ＋ 570 ＝ 1170）；吊柜宽 1100 向东压过站立区 500、东端离墙只留 70、柜底 1400 图左那一侧＝与厨房的分界墙（北头实墙 280×580）、图右那一侧＝东面封窗，都不在本立面内；洗衣机在东南向大阳台（见 06-大阳台）

图 4 · 生活阳台北墙立面（净宽 1170 · 朝北看：图左＝西、图右＝东 · 本图不含厨房）

说明 · 口径与待复尺（点开看）

本页图序：图1-平面布置 → 图2-西墙立面灶台段 → 图3-北墙立面水槽段 → 图4-生活阳台北墙立面；可点每张图右上角的「放大」细看。
