大阳台 · 格局与柜体图

净用 3430 宽 × 1330 深（＋南侧窗底 160 · 合计 1490 与户型图一致 ⇒ 建筑外轮廓不动 · 2026-10-13 复尺）　·　东墙定制 洗手洗衣区：北端 波轮洗衣机位 500 × 650（自购 · 顶开盖 · 上方不做台面）＋ 南端 洗手池＋拖把池 830 × 650（定制 · 台面顶 880）　·　墙上 吊柜 2 组（通长 1330 × 深 320）

配置要求：柜体 ENF 多层实木、门板欧松板、PUR 封边、9 厘背板、18 厚层板 / 侧板 / 门板；台面石英石；柜体做防潮处理（阳台无地暖、东南向封窗）

一、平面布置（俯视）

⤢ 放大SVGPNG 3030×1680PNG 透明底

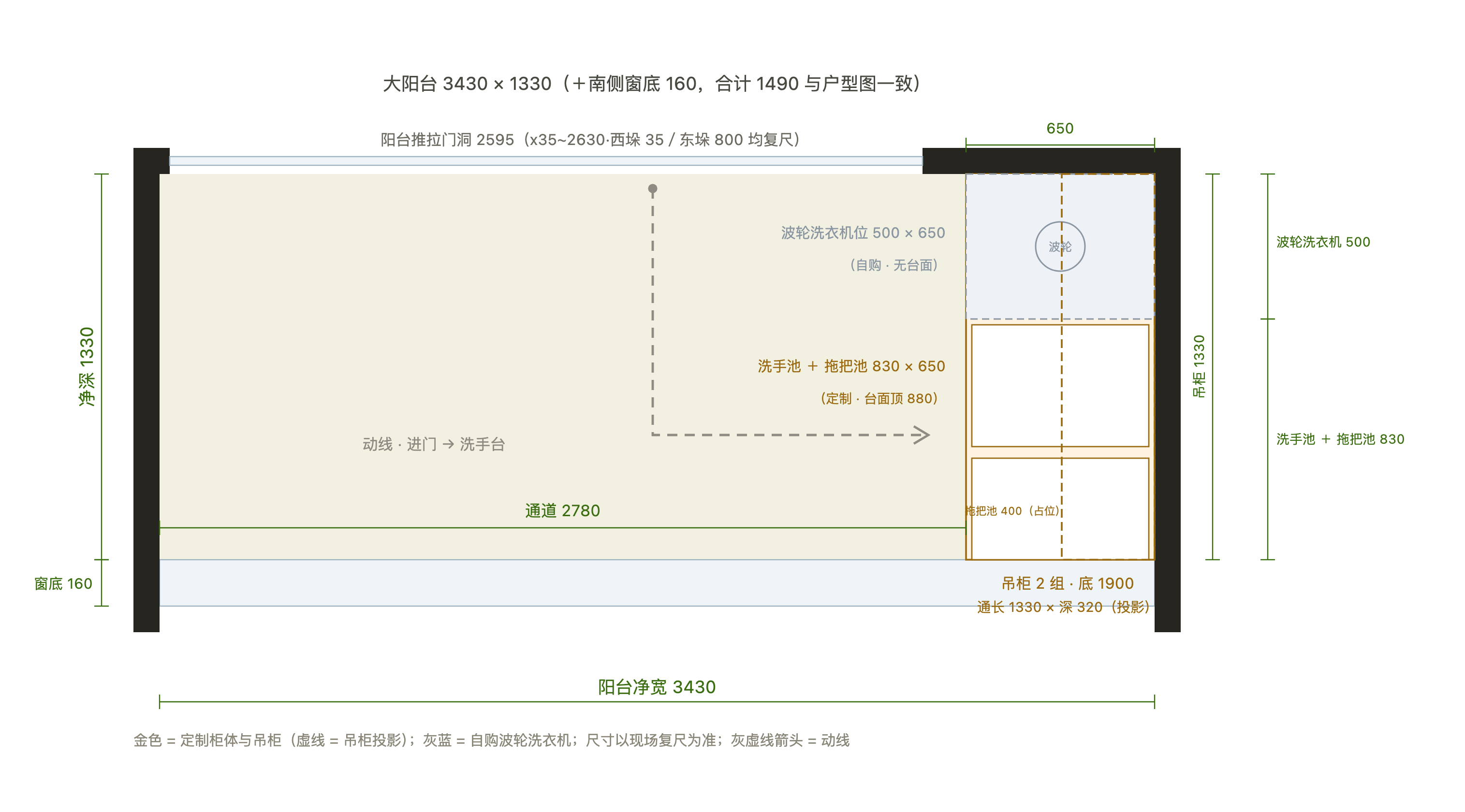

✕ 关闭← 导航 大阳台平面布置（净用 3430 × 1330 ＋ 南侧窗底 160）：东墙洗手洗衣区（北端波轮洗衣机位 500 · 南端洗手池＋拖把池 860）· 吊柜 2 组 大阳台净用 3430（东西）× 1330（南北），南侧另有 160 窗底（＝户型图 1490 口径）。北墙是客厅南墙，阳台推拉门洞 2595（房内 x35~2630，西垛 35、东头留 800 实墙顶到窗）。东墙做洗手洗衣区（按西看左右 —— 用户口径「右边洗衣机、左边洗手洗衣 ＋ 拖把池」）：**南端洗手池 ＋ 拖把池 共 830 × 650**（定制 · 台面顶 880 · 池沿 900：洗手池 460 ＋ 南端拖把池 400 占位 · 需给排水 + 地漏）；**北端波轮洗衣机位 500 × 650**（自购 · 顶开盖 ⇒ 上方不做台面）；500 ＋ 洗手池 460 ＋ 拖把池 370 ＝ 1330，两区无缝铺满（复尺后比 1360 少 30，先扣在拖把池）。墙上 **吊柜 2 组（北 500 洗衣机上方 ＋ 南 830 洗手台上方 · 深 320 · 底 1900 · 顶 2400 · 洗衣机上方净高 1900）**。波轮段不做台面（顶开盖要往上翻）。通道净宽 2780（西墙到柜体前缘）。 波轮 大阳台 3430 × 1330（＋南侧窗底 160，合计 1490 与户型图一致） 波轮洗衣机位 500 × 650 （自购 · 无台面） 洗手池 ＋ 拖把池 830 × 650 （定制 · 台面顶 880） 拖把池 400（占位） 吊柜 2 组 · 底 1900 通长 1330 × 深 320（投影） 阳台推拉门洞 2595（x35~2630·西垛 35／东垛 800 均复尺） 阳台净宽 3430 净深 1330 窗底 160 通道 2780 吊柜 1330 波轮洗衣机 500 洗手池 ＋ 拖把池 830 650 动线 · 进门 → 洗手台 金色 = 定制柜体与吊柜（虚线 = 吊柜投影）；灰蓝 = 自购波轮洗衣机；尺寸以现场复尺为准；灰虚线箭头 = 动线

图 1 · 平面布置（大阳台 ＝ 净用 3430 × 1330 ＋ 南侧窗底 160）

全屋墙面高度 2750（地面 → 顶棚 · 各房间同一口径）

二、立面：东墙洗手池＋拖把池 ＋ 波轮洗衣机

⤢ 放大SVGPNG 2280×2970PNG 透明底

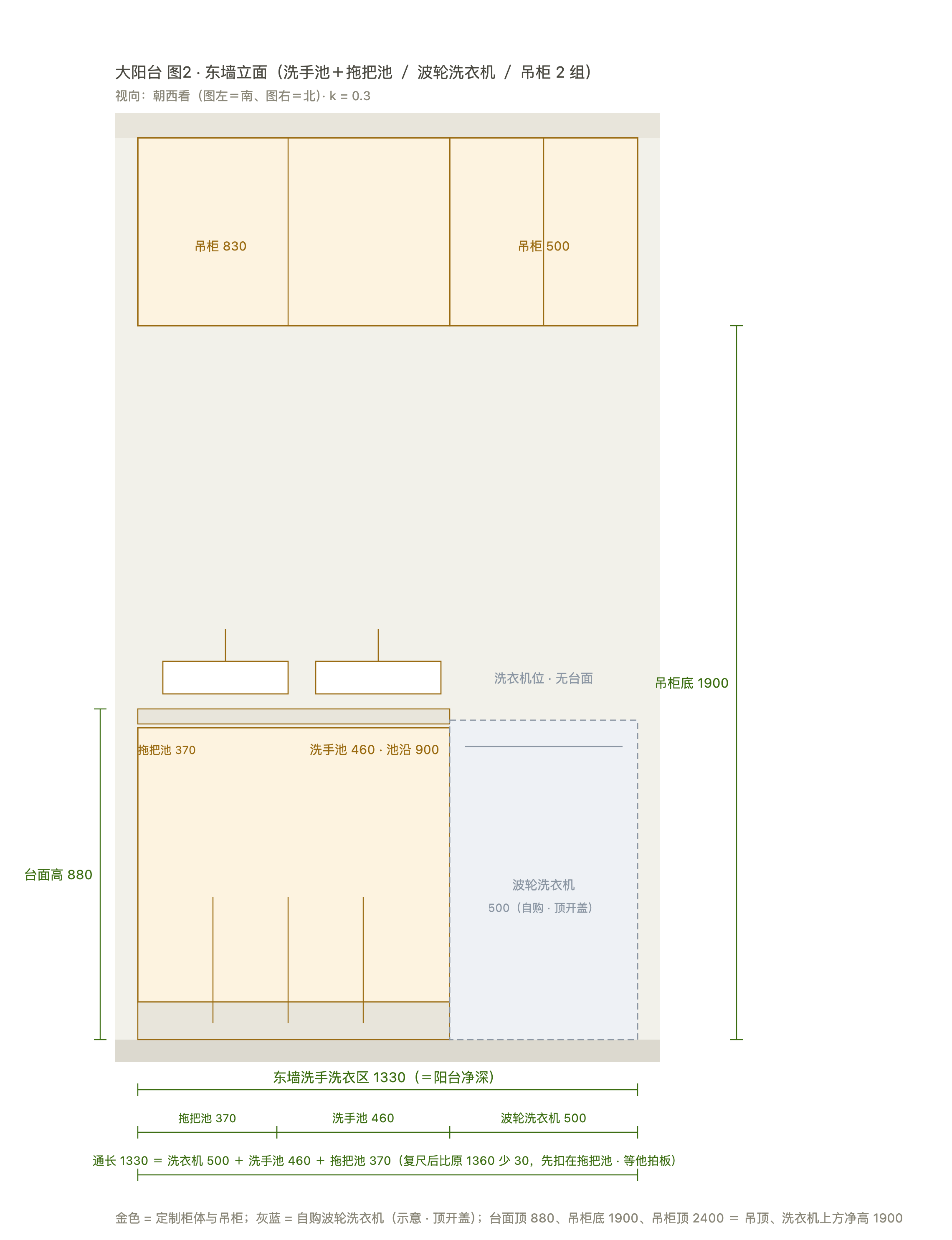

✕ 关闭← 导航 大阳台东墙立面（洗手池＋拖把池 ＋ 波轮洗衣机 ＋ 吊柜 2 组）：柜体 830 × 650、洗衣机位 500、吊柜底 1900 朝西看：图左＝南、图右＝北（**东北角在图的右端**）。东墙洗手洗衣区（按西看左右 —— 用户口径「右边洗衣机、左边洗手洗衣 ＋ 拖把池」）：**南端洗手池＋拖把池 共 830 × 650**（定制 · 台面顶 880 · 池沿 900：洗手池 460 ＋ 拖把池 400 · 拖把池在南端），**北端波轮洗衣机位 500 × 650**（自购 · 顶开盖 · 上方不做台面）。墙上 **吊柜 2 组 · 通长 1330 × 深 320**（南 830 洗手台上 ／ 北 500 洗衣机上；底 1900 · 顶 2400 到吊顶 · 洗衣机上方净高 1900）。吊顶 2400。 波轮洗衣机 500（自购 · 顶开盖） 大阳台 图2 · 东墙立面（洗手池＋拖把池 ／ 波轮洗衣机 ／ 吊柜 2 组） 视向：朝西看（图左＝南、图右＝北）· k = 0.3 拖把池 370 洗手池 460 · 池沿 900 洗衣机位 · 无台面 吊柜 830 吊柜 500 台面高 880 吊柜底 1900 东墙洗手洗衣区 1330（＝阳台净深） 拖把池 370 洗手池 460 波轮洗衣机 500 通长 1330 ＝ 洗衣机 500 ＋ 洗手池 460 ＋ 拖把池 370（复尺后比原 1360 少 30，先扣在拖把池 · 等他拍板） 金色 = 定制柜体与吊柜；灰蓝 = 自购波轮洗衣机（示意 · 顶开盖）；台面顶 880、吊柜底 1900、吊柜顶 2400 ＝ 吊顶、洗衣机上方净高 1900

图 2 · 东墙立面（洗手池＋拖把池 ／ 波轮洗衣机 ／ 吊柜 2 组）

说明 · 口径与待复尺（点开看）

可点每张图右上角的「放大」细看。
